类别：有刷电机
品牌：THINK（森克）
THINK（森克）
TE-20FD2-24-50
型号:TE-20FD2-24-50
型号:TE-20FD2-24-50
产品详情

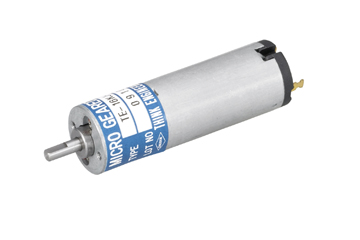

TE-20FD2-24有刷齿轮电机
直齿齿轮。通用型，搭载高转速电机。
■ 减速电机参数
※出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格行程计算得出。
| 型号 | 额定 电压 |
额定负荷 | 无负荷 | 机械的瞬间 许可扭矩功率 |
功率 | 尺寸 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电流 | 转速 | 扭矩 | 电流 | 转速 | ||||||||
| Ｖ | mA | r/min | mN・m | Kgf-cm | mA | r/min | mN・m | Kgf-cm | Ｗ | mm | ｇ | |
| TE-20FD2-24-20 | 24 | 150以下 | 480.0 | 19.60 | 0.20 | 70以下 | 637.0 | 98.00 | 1.00 | 0.99 | 43.5 | 48.0 |
| TE-20FD2-24-30 | 24 | 150以下 | 325.0 | 29.40 | 0.30 | 70以下 | 425.0 | 98.00 | 1.00 | 1.00 | 43.5 | 48.0 |
| TE-20FD2-24-50 | 24 | 150以下 | 195.0 | 49.00 | 0.50 | 70以下 | 255.0 | 147.00 | 1.50 | 1.00 | 43.5 | 48.0 |
| TE-20FD2-24-100 | 24 | 150以下 | 100.0 | 98.00 | 1.00 | 70以下 | 127.0 | 294.00 | 3.00 | 1.03 | 45.0 | 50.0 |
| TE-20FD2-24-120 | 24 | 150以下 | 85.0 | 98.00 | 1.00 | 70以下 | 106.0 | 294.00 | 3.00 | 0.87 | 45.0 | 50.0 |
| TE-20FD2-24-150 | 24 | 130以下 | 73.0 | 98.00 | 1.00 | 70以下 | 84.0 | 294.00 | 3.00 | 0.75 | 45.0 | 50.0 |
| TE-20FD2-24-200 | 24 | 110以下 | 55.0 | 98.00 | 1.00 | 70以下 | 64.0 | 294.00 | 3.00 | 0.56 | 46.5 | 52.0 |
| TE-20FD2-24-300 | 24 | 110以下 | 37.0 | 98.00 | 1.00 | 70以下 | 42.0 | 294.00 | 3.00 | 0.38 | 46.5 | 52.0 |
| TE-20FD2-24-500 | 24 | 110以下 | 23.0 | 98.00 | 1.00 | 70以下 | 26.0 | 294.00 | 3.00 | 0.24 | 46.5 | 52.0 |
■ 电机参数
| 定格电压 | 24 | V |
| 定格负荷行程 | 0.98 | mN・m |
| 10 | gf-cm | |
| 定格负荷回转数 | 10,800 | r/min |
| 定格负荷电流 | 95 | mA |
| 无负荷回转数 | 13,000 | r/min |
| 无负荷电流 | 35 | mA |
| 回转方向 | 逆时针方向(CCW) | |
■ 电机特性表
