类别：有刷电机
品牌：THINK（森克）
THINK（森克）
TE-20FD-24-20
型号:TE-20FD-24-20
型号:TE-20FD-24-20
产品详情

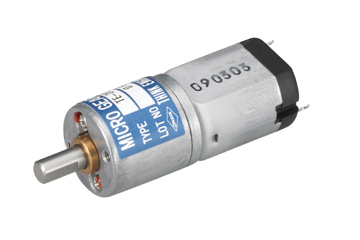

TE-20FD-24有刷齿轮电机
直齿齿轮。通用型，低价格。
■ 减速电机参数
※出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格行程计算得出。
| 型号 | 额定 电压 |
额定负荷 | 无负荷 | 机械的瞬间 许可扭矩 |
功率 | 尺寸 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电流 | 转速 | 扭矩 | 电流 | 转速 | ||||||||
| Ｖ | mA | r/min | mN・m | Kgf-cm | mA | r/min | mN・m | Kgf-cm | Ｗ | mm | ｇ | |
| TE-20FD-24-20 | 24 | 130以下 | 380.0 | 19.60 | 0.20 | 60以下 | 540.0 | 98.00 | 1.00 | 0.78 | 43.5 | 48.0 |
| TE-20FD-24-30 | 24 | 130以下 | 255.0 | 29.40 | 0.30 | 60以下 | 360.0 | 98.00 | 1.00 | 0.79 | 43.5 | 48.0 |
| TE-20FD-24-50 | 24 | 130以下 | 150.0 | 49.00 | 0.50 | 60以下 | 216.0 | 147.00 | 1.50 | 0.77 | 43.5 | 48.0 |
| TE-20FD-24-100 | 24 | 130以下 | 76.0 | 98.00 | 1.00 | 60以下 | 108.0 | 294.00 | 3.00 | 0.78 | 45.0 | 50.0 |
| TE-20FD-24-120 | 24 | 130以下 | 62.0 | 98.00 | 1.00 | 60以下 | 90.0 | 294.00 | 3.00 | 0.64 | 45.0 | 50.0 |
| TE-20FD-24-150 | 24 | 130以下 | 57.0 | 98.00 | 1.00 | 60以下 | 72.0 | 294.00 | 3.00 | 0.59 | 45.0 | 50.0 |
| TE-20FD-24-200 | 24 | 90以下 | 43.0 | 98.00 | 1.00 | 60以下 | 54.0 | 294.00 | 3.00 | 0.44 | 46.5 | 52.0 |
| TE-20FD-24-300 | 24 | 90以下 | 29.0 | 98.00 | 1.00 | 60以下 | 36.0 | 294.00 | 3.00 | 0.30 | 46.5 | 52.0 |
| TE-20FD-24-500 | 24 | 90以下 | 19.0 | 98.00 | 1.00 | 60以下 | 21.0 | 294.00 | 3.00 | 0.20 | 46.5 | 52.0 |
■ 电机参数
| 定格电压 | 24 | V |
| 定格负荷行程 | 0.98 | mN・m |
| 10 | gf-cm | |
| 定格负荷回转数 | 8,800 | r/min |
| 定格负荷电流 | 85 | mA |
| 无负荷回转数 | 10,800 | r/min |
| 无负荷电流 | 32 | mA |
| 回转方向 | 逆时针方向(CCW) | |
■ 电机特性表
