类别：压力传感器
品牌：LINIAX
LINIAX
PWS-200
型号:PWS-200
型号:PWS-200
产品详情
LINIAX电位器式小型速度计PWS（PW&PR2)系列
<特点>
- 検出器(PWS)と変換器(PR2)からなる、ストローク計です。
- 検出器は小型化されており、短いストローク計測に適しています。
- 基準点設定範囲内において、オートリセット機能により任意の位置をゼロ点として設定できます。
<用途>
- 土木工事、建設工事用機械の油圧ジャッキ等の移動量の検出 他

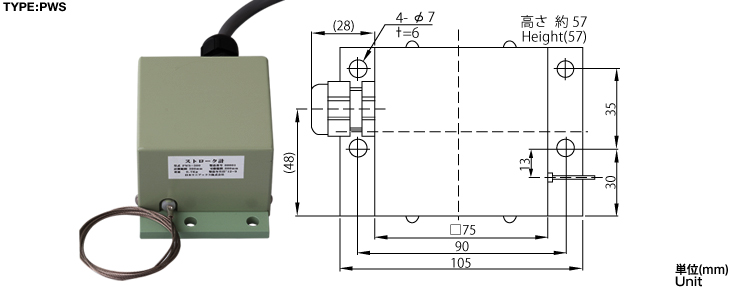

| 型式 Type |
PWS | 検出方式 Detection Method |
ポテンショ式 Potentiometer type |
|---|---|---|---|
| 外囲器構造 Structure |
防滴構造 (IP55相当) Drip proof (IP55) |
塗装色 Color |
マンセル 7.5 GY 7/2 Munsel No. 7.5 GY 7/2 |
| 計測範囲 Measuring range |
ストローク（Stroke）: 0～80 － 0～450mm | 全抵抗値 Total resistance |
5kΩ±5% |
| 可動範囲 Mobile range |
MAX. 500mm/(可動範囲は計測範囲によって変わります。) (The range of movement changes depending on the range of the measurement.) |
||
| ワイヤステ長さ Wire Discard Length |
2m | リール張力 Reel Tension Power |
10N±50% |
| 外部接続 Connection |
ケーブル直出し形(MVVS 1.25s､3C､10m付け[ケーブルの長さは仕様による]) Attached cable MVVS 1.25sq,3C,10m (The length of the cable depends on the specification.) |
||
| 使用温度・湿度 Operating Temp.&Hum. |
0～55℃ 95％R.H.以下（結露不可） Within 95%R.H.(Disapprove of dew) |
||
| 絶縁抵抗 Insulation resistance |
各端子－筐体間 100MΩ以上／DC.500V MIN. 100MΩ/DC.500V at Each terminal - Frame ground |
||
| 重量 Weight |
0.7kg(ケーブル含まず) (A cable is excluded) |
付属品 Attachment |
ワイヤークリップ Wire crip |

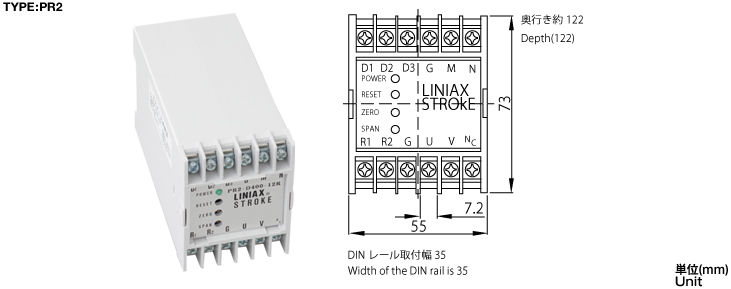

| 型式 Type |
PR2 | 外囲器構造 Structure |
防塵構造、DINレール取付型（35mmレールを使用） Dust proof. DIN rail installation type (35mm rail is used). |
|---|---|---|---|
| 電源 Power |
AC.90～121V 50/60Hz 1φ | 消費電力 Consumption power |
3.5VA （検出器含む） (A detector is included) |
| アナログ出力 Analogue output |
ストローク（Stroke）：4～20mA | ||
| 精度 Accuracy |
ストローク（Stroke）：±0.5％ F.S （検出器を含む）(A detector is included) |
||
| 負荷抵抗 Load resistance |
MAX.750Ω | ||
| 絶縁抵抗 Insulation resistance |
各端子－グランド端子間 100MΩ以上/DC.500V MIN. 100MΩ/DC.500V at Each terminal - Ground terminal |
||
| 使用温度・湿度 Operating Temp.&Hum. |
0～55℃ 95％R.H.以下（結露不可） Within 95%R.H.(Disapprove of dew) |
||
| オートリセット機能 Auto reset function |
基準点設定範囲においてリセット操作により4mAを出力します。 リセット操作は機器前面押しボタンまたは、リセット端子の短絡により行います。 4mA is output by the reset operation within the range of the reference point setting. The reset operation is done by the short-circuit of an equipment front push-button or the reset terminal. |
||
| メモリ機能 Memory function |
電源OFF時，出力記憶機能付 （10時間の通電で約20日間バックアップします） At power supply OFF. this with output memory function. (If the power supply was connecting for 10 hours. It backup by about 20 days) |
||
| 基準点設定範囲 Reference point. setting range |
+10mm(基準点設定範囲は計測範囲によって変わります。) (The range of the reference point setting changes depending on the range of the measurement. ) |
||
| 外部接続 Connection |
端子接続 (M3) Terminal connection (M3 for JIS Standard) |
||
| 重量 Weight |
0.4kg | 塗装色 Color |
白色 White |
