类别：直线编码器
品牌：MOUTH(武藤）
MOUTH(武藤）
DE-04-C
型号:DE-04-C
型号:DE-04-C
产品详情
MOUTH武藤直线编码器
特点：
●满足多种测长要求
通过线缆的长度，测量机械设备的移动距离。
土木工程、建筑工程中的机械液压千斤顶等行程检测、剧场和舞台的移动照明的行程检测以及建筑物建造中的高度检测、电梯、起重机等等各种移动行程检测，特别是长距离移动的检测最佳。数字显示以及位置确定显示以及连接事宜的移动量，都能通过数字显示的方式进行控制。
●恶劣的环境下也没问题
能保持高精度的行程检测。
安装位置比较随意，弹性高，恶劣环境下能高度防滴防尘。
工作原理：
| 型号 | 短行程 | 中行程 | 长行程 | 长行程 [定制产品] |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DS-025 | DX-025 | D-540 D-5400 |
DES-01 | DEX-01 | D-1000Z | DE-04 | DL-07 | DL-10 | DL-20A | DL-30i | |
 |
|
 |
 |
|
 |
 |
 |
 |
 |
 |
|
| 线缆有限长度 | 0～250mm | 600mm | 1000mm | 2400 mm |
4000 mm |
7000 mm |
10ｍ | 20m | 30m | ||
| 分解能 (mm) | 0.1 | 0.01 （4逓倍時） |
0.1 （4逓倍時） 0.01 （4逓倍時） |
0.1 （4逓倍時） |
0.01 （4逓倍時） |
0.1 （2逓倍時） |
0.1 （4逓倍時） |
0.1 （4逓倍時） |
0.1 （4逓倍時） |
||
| 输出脉冲数 | 10脉冲 /mm |
25脉冲 /mm |
2.5脉冲 /mm 25パルス /mm |
2.5脉冲 /mm |
25脉冲 /mm |
5脉冲/mm | 2.5脉冲/mm | ||||
| 最大检测速度 | 15m/min | 100m/min 40m/min |
100m/min | 40m/min | 100m/min | 60m/min | 100m/min | 60m/min | 120m/min | ||
| 最大加速度 | 7.8m/s2 （0.8G） |
9.8m/s2 （1G） |
14.7m/s2 （1.5G） |
7.8m/s2 （0.8G） |
7.8m/s2 （0.8G） |
||||||
| 线缆张力 | 0.29～0.58N （30～60gf） |
約1.96N （200gf） |
約1.96～2.45N （200～250gf） |
約2.94N （300gf） |
約1.96～ 4.9N （200～500gf） |
約7.4N （750gf） |
1.96～ 5.88N （200～600gf） |
約13.7N （1.4kgf） |
|||
| 线缆直径 | φ0.45mm | φ0.6mm | φ0.6mm | φ0.6mm | φ0.45mm | φ0.7mm | φ1.0mm | ||||
| 线缆材质 | SUS304 | ||||||||||
| 耐久性 （反复回数） |
100万回以上 | 5万回 以上 |
50万回 （0～2m以内） 20万回 （2～4m） |
5万回 以上 |
20万回 以上 |
1万回以上 | |||||
| 输出相 | A、B 相 | A、B、Z相 | |||||||||
| 输出形态 | 开路集电极 | 互补输出 | 电压输出 （开路集コ集电极 -C/可选） |
Ｃ：开路集电极 Ｖ：互补输出 Ｅ：线驱动器 |
开路集电极 | ||||||
| 输出电平 | 残留电压0.5V以下 反向电流20mA以下 耐圧30V以下 |
残留电压0.7V以下 反向电流30mA以下 耐圧30V以下 |
残留电压0.4V以下/ 反向电流35mA以下/ 耐圧30V以下 |
||||||||
| 电压 | DC4.5～13V | DC4.5～26V | DC4.5～26V （线驱动器输出5V±5％） |
DC5～24V | |||||||
| 消耗电流 | 40mA以下 （無負荷時） |
50mA以下 | 70mA以下 （线驱动器输出150mA以下） |
80mA以下 | |||||||
| 使用温度範囲 | 0 ～50 ℃ （无结露） |
0～45℃ （无结露） |
－10～45℃ （无结露） |
－10～50℃ （无结露） |
|||||||
| 保存温度範囲 | －20～80℃ (結露無きこと) | ||||||||||
| 質 量 | 60g | 350g | 750g | 880g | 1.65kg | 3.5kg | 約9kg | 10kg | |||
| 连接电缆 | 2m φ3 （先端未処理） |
2m φ5.3 （DIN8P 带连接器） |
2m φ3.9 （DIN8P带连接器） |
2m φ5.3 （DIN8Pコネクタ付) (线驱动器输出先端未処理） |
2m φ5 （无连接器） |
||||||
| 距离精度 （20℃時） |
±0.2/250mm ＋ 量子化誤差 |
0.05％ ＋ 量子化誤差 |
0.1% ＋ 量子化誤差 |
※ワイヤー ドラム径 ±0.1 ワイヤー径 ＋0.03～0 |
※ワイヤー ドラム径 ±0.025 ワイヤー径 ＋0.03～0 |
||||||
| ※部品での 精度 管理 とします。 |
|||||||||||
| 复原精度 （20℃時） |
±0.05mm ＋ 量子化誤差 |
±0.1mm ＋ 量子化誤差 |
±0.2mm ＋ 量子化誤差 |
±0.3mm ＋ 量子化誤差 |
ー | ||||||
| 耐振动 | 55Hz 複振幅1.5mm X ,Y ,Z 方向 各2H | 49m/s2 （5G）で 30分 |
10～500Hz 複振幅2mm または50m/s2 XYZ方向各3回 掃引時間10分 |
49m/s2（5G）で30分 | |||||||
| 耐冲击 | 耐久490m/s （約50G ） X ,Y ,Z 方向 各3回 |
耐久490m/s2 （50G） |
|||||||||
| 保护构造 | IP-40 | IP-50 | IP-63 | IP-50 （只有编码器IP-64） |
|||||||
| 传送距离 | 15m以下 | 15m以下 (线驱动器输出50m以下） |
15m以下 | ||||||||
| 选购 | TC-1 | ー | TC-1 | ||||||||
| RoHS指令 | 対応 | ー | |||||||||

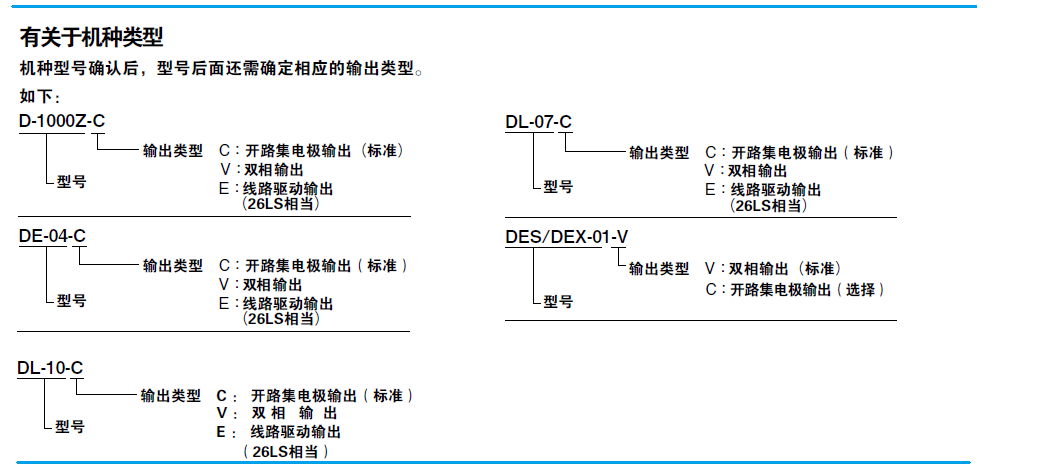

■ 关于机种类型

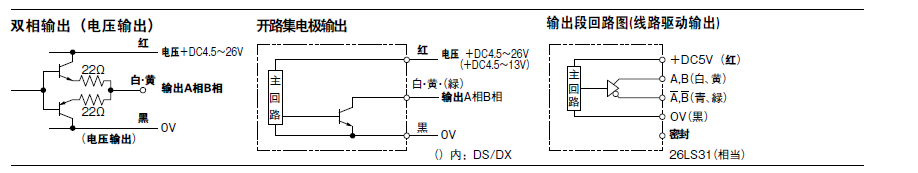

■ 输出段回路图（A相、B相同）

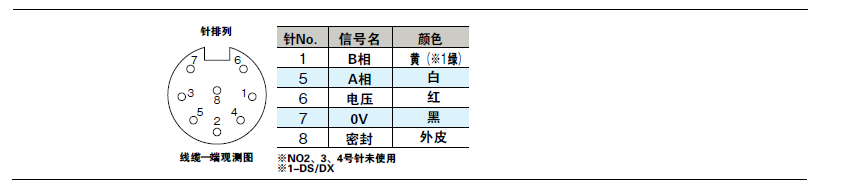

■ 针的信号名与连接颜色

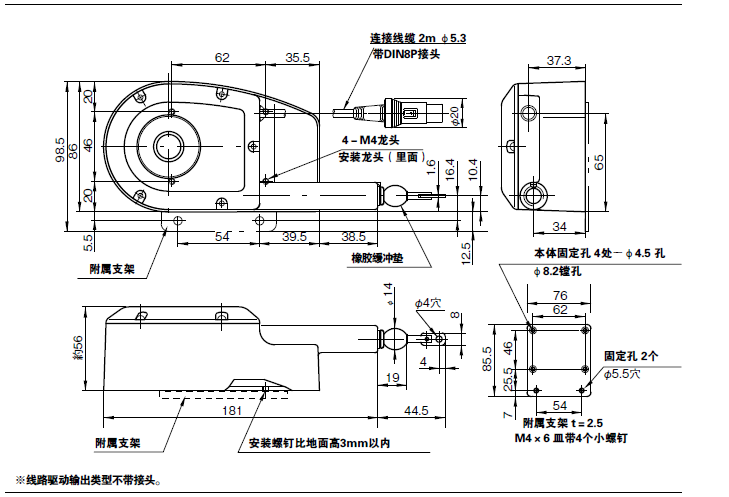

DE-04
可达50万次以上的超常的往复耐久性。
线路有效长度：4000mm
RoHS指令：对应

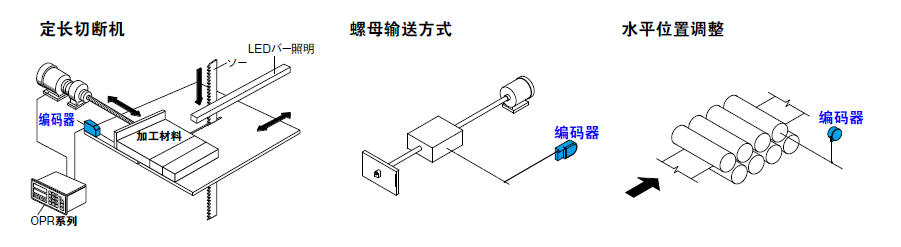

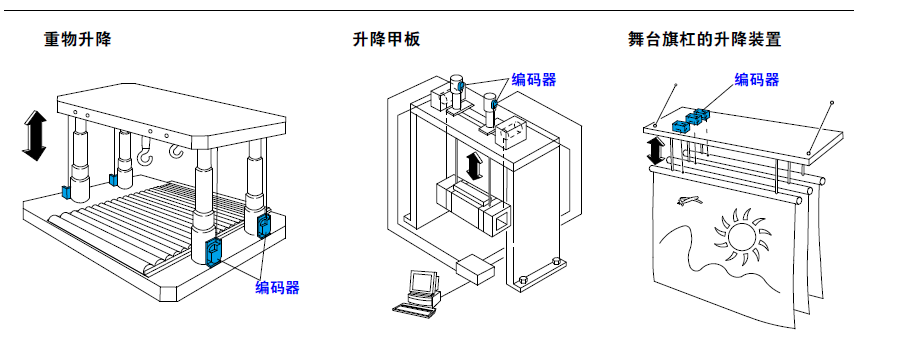

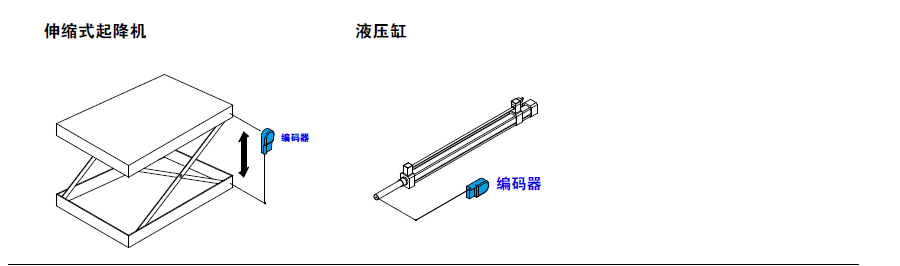

■ 应用举例
