类别：回转接头
品牌：SGK
SGK
B-2-15A
型号:B-2-15A
型号:B-2-15A
产品详情
SGK PEARL回转接头
能够以稳定的密封机构平稳地输送流体。
PEARL回转接头用于输送有压力的流体、大气压以下的流体等时，需要旋转其配管或者按照上下、左右、前后的任意方向移动的情况。这是可360度旋转的回转接头，轴承部安装了多列球轴承，采用润滑脂进行润滑，因此机械强度大，能够承受大的径向、推力两种负荷和力矩。密封部使用O型密封圈以及其它环形密封件，因此结构简单，能够实现稳定的密封，内部的压力流体毫无渗漏。PK型的轴承部安装了免加油轴承，因此完全不需要加润滑脂，密封部分采用PTFE材料和机械式密封机构，能够实现稳定的密封。
| 系列名称 | 特 点 | 使用条件等 | |
1、A Series |
・能够以360度旋转。 ・机械强度大。 ・结构简单。 ※也备有要在100℃以上的高温或 者特殊流体条件下使用时， 请与本公司商谈。 ※A型使用说明书 PDF 431KB |
最高压力 | 4.1MPa(42㎏f/㎝²) |
| 最高温度 | 100℃ | ||
| 本体材质 | 球墨铸铁 (部分碳素钢) |
||
| 标准密封件材质 | NBR | ||
| 连 接 | 螺纹型（Rc） | ||

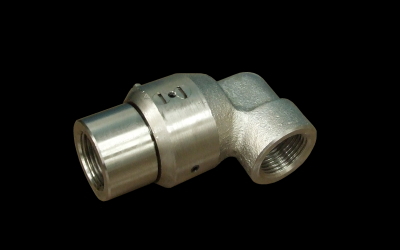

2、AS Series |
・能够以360度旋转。 ・机械强度大。 ・结构简单。 ※也备有要在100℃以上的高温或 者特殊流体条件下使用时， 请与本公司商谈。 |
最高压力 | 10A～50A 4.1MPa(42㎏f/㎝²) 65A～80A 2.1MPa(21㎏f/㎝²) |
| 最高温度 | 100℃ | ||
| 本体材质 | 不锈钢 | ||
| 标准密封件材质 | NBR | ||
| 连 接 | 螺纹型（Rc） | ||

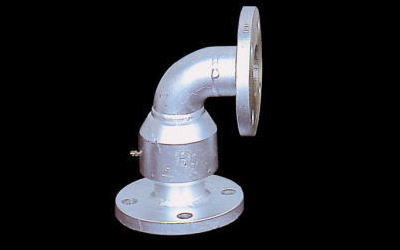

3、C Series |
・能够以360度旋转。 ・机械强度大。 ・结构简单。 ※也备有要在100℃以上的高温或 者特殊流体条件下使用时， 请与本公司商谈。 ※C型使用说明书 PDF 431KB |
最高压力 | 2.1MPa(21㎏f/㎝²) |
| 最高温度 | 100℃ | ||
| 本体材质 | 钢焊接 | ||
| 标准密封件材质 | NBR | ||
| 连 接 | 法兰 JIS 10K | ||
4、CS Series |
・能够以360度旋转。 ・机械强度大。 ・结构简单。 ※也备有要在100℃以上的高温或 者特殊流体条件下使用时， 请与本公司商谈。 |
最高压力 | 2.1MPa(21㎏f/㎝²) |
| 最高温度 | 100℃ | ||
| 本体材质 | 不锈钢焊接 | ||
| 标准密封件材质 | NBR | ||
| 连 接 | 法兰 JIS 10K | ||

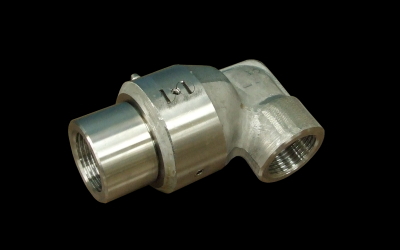

5、B Series |
・能够以360度旋转。 ・机械强度大。 ・结构简单。 ※B型使用说明书 PDF 431KB |
最高压力 | 13.7MPa(140㎏f/㎝²) |
| 最高温度 | 100℃ | ||
| 本体材质 | 钢(钢焊接) | ||
| 标准密封件材质 | NBR | ||
| 支撑环 | PTFE | ||
| 连 接 | 螺纹型（Rc） | ||

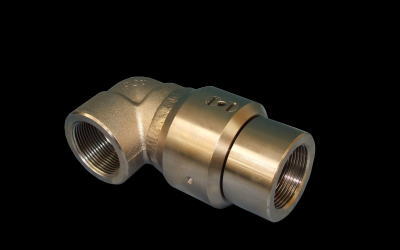

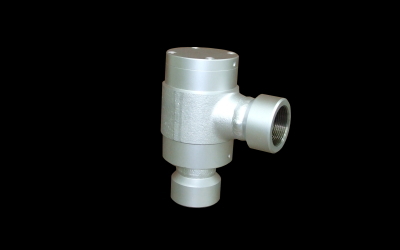

6、SRK Series |
・通过优异的压力平衡设计， 来平衡从内部的高压流体所产生的推力负荷， 避免轴承承受过大负荷。 同时，能够承受极高压， 而且压力所产生的转矩变动也很少， 能够实现稳定的工作。 ・密封部分使用带特殊支撑环的<O型密封圈>， 轴承部分安装了2个<径向球轴承>， 因此具有很大的机械强度。 ・结构简单， 消耗零部件仅有<O型密封圈>和<支撑环>， 维护也很容易。 ※也能够生产采用法兰连接型的接头。 ※也备有SUS制的SSH系列。 |
最高压力 | 10A～40A 34.3MPa(350㎏f/㎝²) 50A～80A 24.5MPa(250㎏f/㎝²) |
| 最高温度 | 100℃ | ||
| 本体材质 | 钢(钢焊接) | ||
| 标准密封件材质 | NBR | ||
| 连 接 | 螺纹型（Rc） | ||

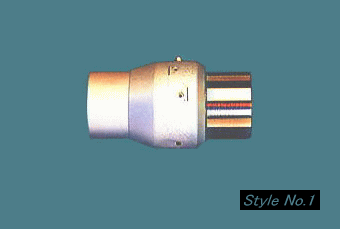

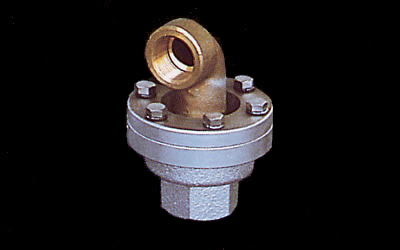

7、PK Series |
・属于自动调芯（自动调节）型，管道安装容易。 ・小型、轻量，操作简便，管道安装也简单。 ・无需加润滑脂，维护容易。 ※也备有在本体和旋转轴之间安装了垫片， 可以抑制偏芯的类型 ※也备有加热、冷却交替规格的产品。 |
最高压力 | 2.3MPa(23㎏f/㎝²) |
| 最高温度 | 230℃ | ||
| 本体材质 | 球墨铸铁、青铜 | ||
| 标准密封件材质 | PTFE | ||
| 连 接 | 螺纹型（Rc） | ||
根据可动方式来分类
回转接头的使用方式

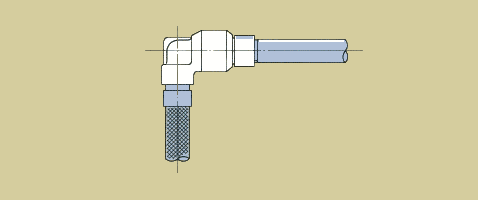

①方式２（或者１）
如下图所示，将流体移送到旋转体时使用。
●使用设备
软管卷盘、旋转卷材挂钩，等等

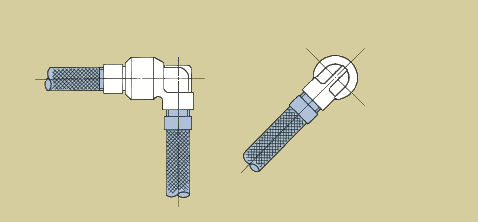

②方式２
如下图所示，通过橡胶软管或者挠性金属软管来移送流体时使用。能够消除机械运动所产生的弯曲部的损伤，
并且可以缩短软管的长度。
●使用设备
建筑机械、机床、液压装置、负载装置，等等

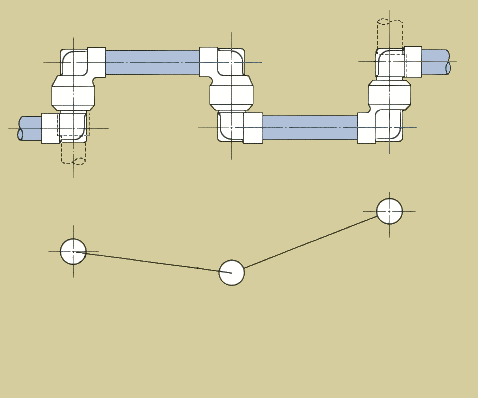

③方式３-３-３（或者２-３-２）的组合
如下图所示，采用平面可动的沉淀物配管，可以由固定配管安全而可靠地将流体移送到移动机械装置中。
使用6个回转接头，能够实现配管的全方向(3维)的移动。
●使用设备
热压机、轮胎压机、模铸机、注射成型机，等等
