类别：球阀
品牌：KEIHIN(京滨）
KEIHIN(京滨）
TX-350-1DA-25F
型号:TX-350-1DA-25F
型号:TX-350-1DA-25F
产品详情
复动型气动球阀TX350+SKL系列
- 采用耐久性高的SCS14作为阀体，属于中、高压尺寸阀门
- 洗净装置、食品机械、半导体相关设备、工厂设备等最适合使用。
水 油 空气瓦斯等均可使用、复动型（Air In Open Air In Close）气动球阀です。可定制小更改尺寸，也可应对10MPa尺寸的高压类型。
|
流体 |
水·油·空気·瓦斯 |
|
温度 |
-15~80℃ |
|
使用压力 |
MDA:1.0MPa 1DA:3.0MPa 2DA:2.5MPa |
|
压力 |
0.4~0.7MPa |
|
口径 |
8~50A |
|
运行 |
复动型 |
产品参数
| 型号 | 接续 | 使用压力范围[MPa] | 空气供给口 | CV 值 | 重量[kg] | ||
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 规格 | |||||
| TX350-MDA+SKL-8 | 1/4 | 2WAY | Rc | 0~1 | Rc1/8 | 4.8 | 1.4 |
| TX350-MDA+SKL-10 | 3/8 | 6.0 | |||||
| TX350-MDA+SKL-15 | 1/2 | 8.0 | |||||
| TX350-MDA+SKL-20 | 3/4 | 12.0 | 1.8 | ||||
| TX350-1DA＋SKL-8 | 1/4 | 0~3 | Rc1/4 | 4.8 | 2.0 | ||
| TX350-1DA＋SKL-10 | 3/8 | 6.0 | |||||
| TX350-1DA＋SKL-15 | 1/2 | 8.0 | |||||
| TX350-1DA＋SKL-20 | 3/4 | 12.0 | 2.4 | ||||
| TX350-1DA＋SKL-25 | 1 | 29.0 | 3.2 | ||||
| TX350-2DA＋SKL-32 | 1 1/4 | 0~2.5 | 50.0 | 6.0 | |||
| TX350-2DA＋SKL-40 | 1 1/2 | 60.0 | 6.3 | ||||
| TX350-2DA＋SKL-50 | 2 | 110.0 | 8.6 | ||||

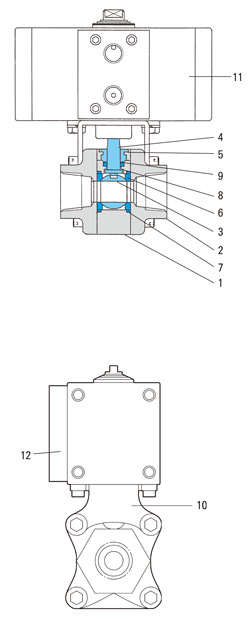

主要零部件材质
| No | 名称 | 材质 |
|---|---|---|
| 1 | 阀体 | SCS14 |
| 2 | 终端适配器 | SCS14 |
| 3 | 圆球 | SUS316 |
| 4 | 柄 | SUS316 |
| 5 | 密封压盖 | SUS303 |
| 6 | 球封 | PTFE |
| 7 | 阀体密封 | PTFE |
| 8 | 滑轨垫圈 | PTFE |
| 9 | V型圈组件 | PTFE |
| 10 | 中心针 | SUS |
| 11 | 执行器 | 组装品 |
| 12 | 底盘 | A6063 |

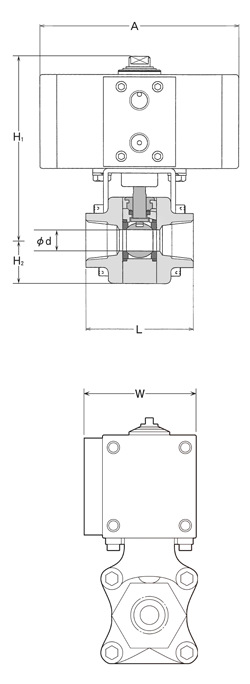

产品尺寸
TX350-MDA+SKL-□□
| 型号 (口径) | 产品尺寸 [mm] | ||
|---|---|---|---|
| φd | L | H1 | |
| TX350-MDA+SKL-8 (1/4) | 11 | 65 | 104.5 |
| TX350-MDA+SKL-10 (3/8) | |||
| TX350-MDA+SKL-15 (1/2) | |||
| TX350-MDA+SKL-20 (3/4) | 14 | 71 | 112.5 |
TX350-1DA+SKL-□□
| 型号 (口径) | 产品尺寸 [mm] | ||
|---|---|---|---|
| φd | φd | ||
| TX350-1DA＋SKL-8 (1/4) | 11 | 65 | 113.8 |
| TX350-1DA＋SKL-10 (3/80 | |||
| TX350-1DA＋SKL-15 (1/2) | |||
| TX350-1DA＋SKL-20 (3/4) | 14 | 71 | 121.5 |
| TX350-1DA＋SKL-25 (1) | 19 | 93.5 | 135.5 |
TX350-2DA+SKL-□□
| 型号 (口径) | 产品尺寸 [mm] | ||
|---|---|---|---|
| φd | φd | ||
| TX350-2DA＋SKL-32 (1 1/4) | 29 | 107 | 175.5 |
| TX350-2DA＋SKL-40 (1 1/2) | 116 | ||
| TX350-2DA＋SKL-50 (1) | 38 | 126 | 189.5 |
弹回式气动球阀TX350-SR+SKL系列
- 用耐久性高的SCS14作为阀体，属于中?高压尺寸阀门
- 弹回式设计，可实现紧急截止功能。
- 洗净装置、食品机械、半导体相关设备、工厂设备等最适合使用。
弹力能自动关闭，可用于紧急截至情况下使用（紧急截止阀）。可配选电磁阀、速度控制器、高压要求等。
| 流体 | 水･油･空气･瓦斯 |
| 温度 | -15~80℃ |
| 使用压力 | MSR:1.0MPa, 1DSR:2.0MPa, 2DSR:2.0MPa |
| 口径 | 0.4~0.7MPa |
| 电压 | 8~50A |
| 制动 | 弹回式 |
产品参数
| 型号 | 接续 | 使用压力范围 | 空气供给口 | CV 值 | 重量 (kg) | ||
|---|---|---|---|---|---|---|---|
| 口径 | 形状 | 规格 | |||||
| TX350-MSA+SKL-8 | 1/4 | 2WAY | Rc | 0~1MPa | Rc1/8 | 4.8 | 1.5 |
| TX350-MSA+SKL-10 | 3/8 | 6.0 | |||||
| TX350-MSA+SKL-15 | 1/2 | 8.0 | |||||
| TX350-MSA+SKL-20 | 3/4 | 12.0 | 1.9 | ||||
| TX350-1DSR＋SKL-8 | 1/4 | 0~3MPa | Rc1/4 | 4.8 | 2.4 | ||
| TX350-1DSR＋SKL-10 | 3/8 | 6.0 | |||||
| TX350-1DSR＋SKL-15 | 1/2 | 8.0 | |||||
| TX350-1DSR＋SKL-20 | 3/4 | 12.0 | 2.8 | ||||
| TX350-1DSR＋SKL-25 | 1 | 29.0 | 3.6 | ||||
| TX350-2DSR＋SKL-32 | 1 1/4 | 0~2.5MPa | 50.0 | 7.5 | |||
| TX350-2DSR＋SKL-40 | 1 1/2 | 60.0 | 8.0 | ||||
| TX350-2DSR＋SKL-50 | 2 | 110.0 | 10.0 | ||||

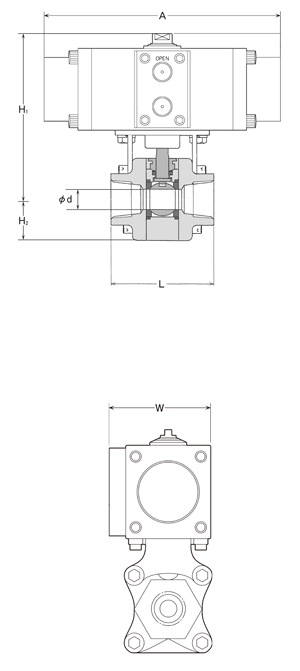

产品尺寸
TX350-MSR+SKL-□□
| 型号 (口径) | 产品尺寸 [mm] | ||
|---|---|---|---|
| φd | φd | ||
| TX350-MSR+SKL-8 (1/4) | 11 | 65 | 104.5 |
| TX350-MSR+SKL-10 (3/8) | |||
| TX350-MSR+SKL-15 (1/2) | |||
| TX350-MSR+SKL-20 (3/4) | 14 | 71 | 112.5 |
TX350-1DSR+SKL-□□
| 型号 (口径) | 产品尺寸 [mm] | ||
|---|---|---|---|
| φd | φd | ||
| TX350-1DSR＋SKL-8 (1/4) | 11 | 65 | 113.8 |
| TX350-1DSR＋SKL-10 (3/80 | |||
| TX350-1DSR＋SKL-15 (1/2) | |||
| TX350-1DSR＋SKL-20 (3/4) | 14 | 71 | 121.5 |
| TX350-1DSR＋SKL-25 (1) | 19 | 93.5 | 135.5 |
TX350-2DSR+SKL-□□
| 型号 (口径) | 产品尺寸 [mm] | ||
|---|---|---|---|
| φd | φd | ||
| TX350-2DSR＋SKL-32 (1 1/4) | 29 | 107 | 175.5 |
| TX350-2DSR＋SKL-40 (1 1/2) | 116 | ||
| TX350-2DSR＋SKL-50 (1) | 38 | 126 | 189.5 |
其他参数/选项
|
安装方向 |
自由 |
|
周围温度 |
0～50℃ |
|
可选项 |
电磁阀(AC100,AC200V,DC24V), 速度控制器, 限位开关,高温尺寸 |
