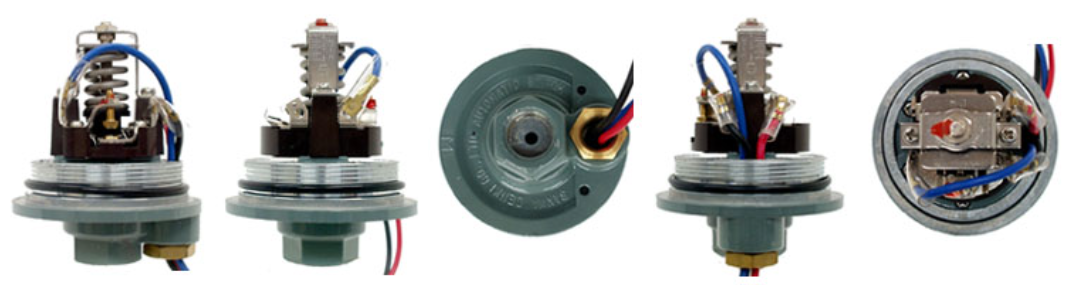

产品概述

一、产品主要特点

1. IP65 防水防护结构

   整机采用铝合金压铸外壳搭配一体式密封设计，防水防尘性能优异，可在水洗、高湿、多尘工况下持续稳定运行。
2. 负压检测精度高

   搭载专用多段式波纹管作为感应元件，负压响应灵敏，迟滞量小，动作重复性好，长期使用性能不易发生偏移。
3. 多量程分段设计

   分为 A、B、C 三档真空量程，覆盖 0 ~ -100kPa 全负压区间，开关压差可调，可匹配不同设备的负压控制要求。
4. 优质电气触点

   标配银触点，可选 3μm 镀金触点，抗氧化、耐电弧，可满足设备频繁通断的使用需求，电气连接稳定可靠。
5. 双模式接线逻辑

   标准单刀双掷输出，配备三色引出线，可根据现场需求切换两种动作逻辑，接线简单、调试便捷。
6. 多材质接液部件

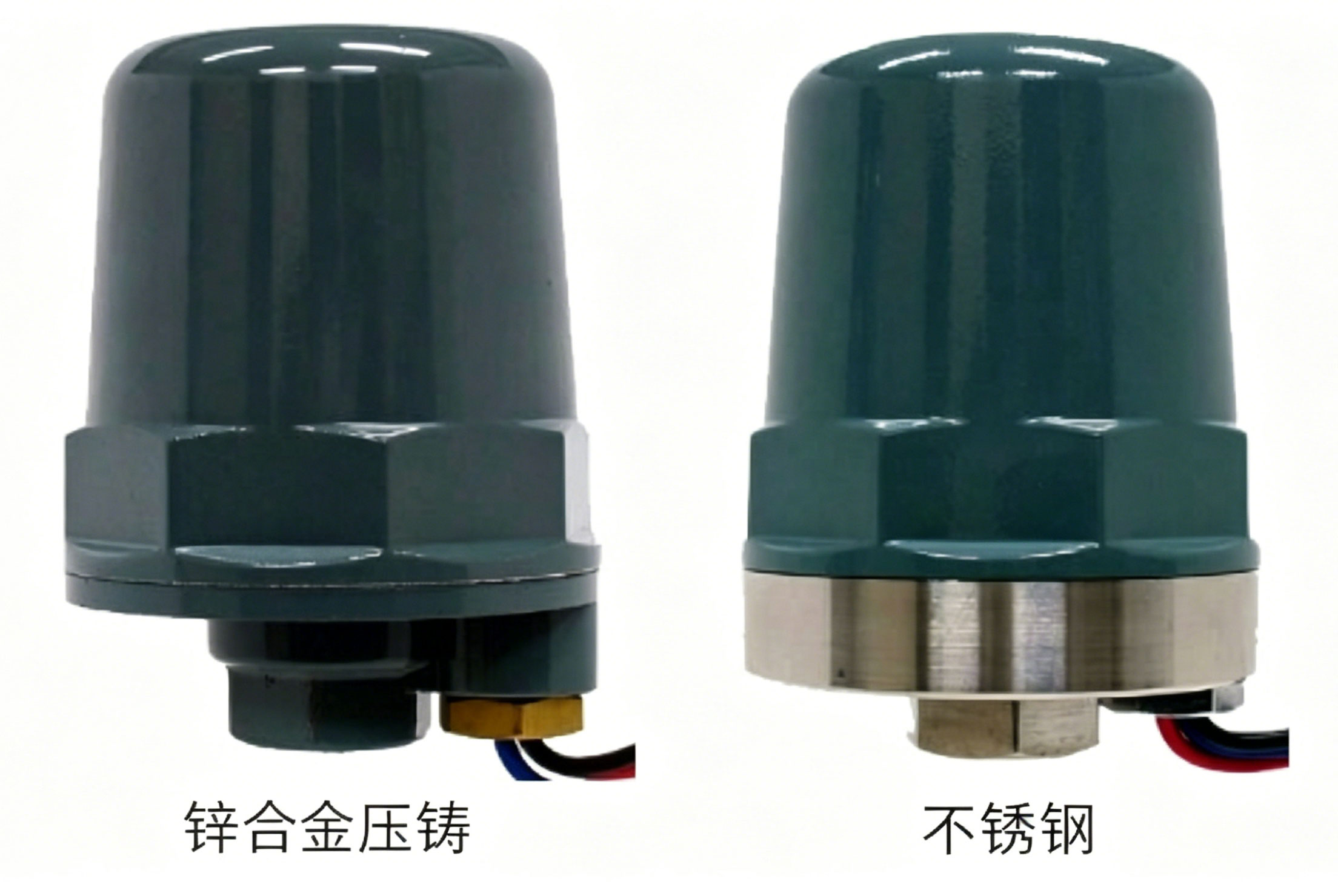

   接液部位可选锌合金压铸、不锈钢两种材质，可适配空气、常规气体、油品、清水等介质；不锈钢版本可用于弱腐蚀性流体场景。
7. 安装灵活便捷

   标准管路螺纹接口，可搭配选配 L 型安装支架，支持多种安装方式，现场装配、检修都十分方便。

二、电气规格参数

三、产品主体材质

四、真空性能选型表

五、接线定义与接线图说明

1. 引线定义

2. 动作逻辑

1. 红线① + 蓝线②：真空度升高 → 接通 (ON)，真空度降低 → 断开 (OFF)
2. 红线① + 黑线③：真空度升高 → 断开 (OFF)，真空度降低 → 接通 (ON)

接线示意图文字标注：



三根独立引出线向外延伸，公共端红线为总接线基点，分别与蓝线、黑线组成两组独立回路，两组回路对应不同负压通断逻辑，现场可根据设备控制需求自由选择。

六、外形尺寸与安装说明

1. 接口规格

2. 环境使用条件

3. 安装方式

1. 本体可直接螺纹旋入管路安装，支持正向、侧向多种安装姿态；
2. 选配 L 型金属安装支架，可固定在设备面板、机架上，安装稳固；
3. 安装位置建议远离剧烈震动、高温热源区域，延长产品使用寿命。

4. 外形尺寸参考（文字标注，可配图使用）

• 壳体主体：方形铝合金防水外壳，结构紧凑
• 管路接口：位于阀体下端，垂直布局
• 出线口：侧面密封式出线，线缆防拉扯、防水密封处理

七、同系列关联型号

1. SVS-1WP：防水型真空开关（主力推荐型号）
2. SVS-1：标准款真空开关（无防水结构，适用于室内干燥环境）
3. SVS-5、SVS-7、SVS-18 系列：同品牌不同量程、不同结构真空开关、压力开关，可按需选型替换

八、典型应用场景

• 真空发生器、负压供气系统监测与控制
• 食品、医药、日化包装机械真空检测
• 医疗设备负压回路监控
• 工业除尘、负压过滤器堵塞报警
• 自动化生产线负压联锁保护
• 户外、喷淋工况下的各类负压控制系统

九、选型与订购须知

1. 设备所需 ON 动作真空值、OFF 动作真空值
2. 管路连接螺纹规格
3. 接液部材质：锌合金 / 不锈钢
4. 选配配件：L 型安装支架等
