DEAN高压二极管 HVCF25 轴向引线功率二极管
型号:HVCF25
型号:HVCF25
产品详情
HVCF 系列
2.5至10kV，0.65至1.50A，75nS
轴向引线功率二极管
1、除非另有说明，否则环境温度为25°C。
2、检查条件详细信息的规范定义

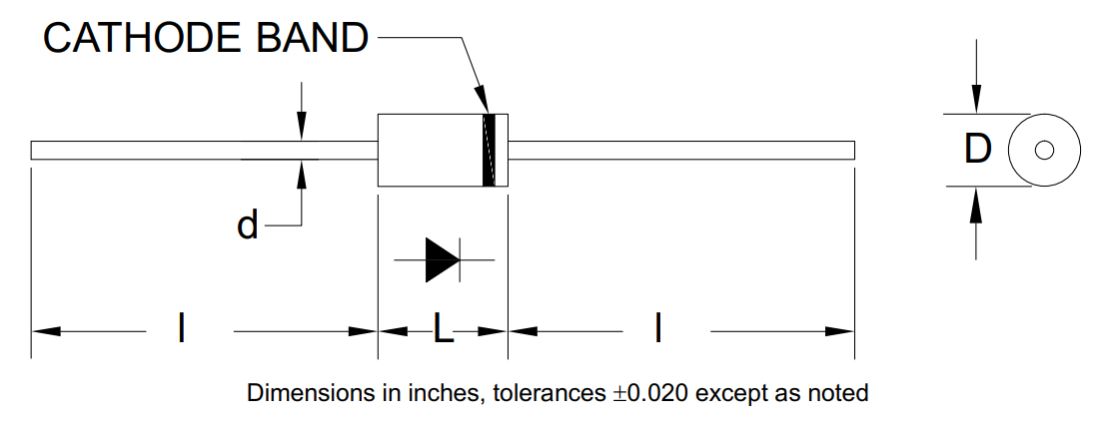

外形尺寸图
规范与定义
2.5至10kV，0.65至1.50A，75nS
轴向引线功率二极管
参数细节1
| 型号 | VRRM V |
IFAVM12 mA | IFAVM22 mA | VF V |
IR µA | IFSM A |
CJ pF | TRR nS | L in. |
D in. |
d in. |
l in. |
| HVCF25 | 2500 | 1500 | 3000 | 4.3 |  2 |
200 |
65 | 75 | 0.38 |
0.32 | 0.08 | 0.60 |
| HVCF50 | 5000 | 1200 | 2200 | 7.0 | 2 | 150 | 45 | 75 | 0.38 | 0.32 | 0.08 | 0.60 |
| HVCF100 | 10000 | 650 | 1500 | 10.7 | 2 | 100 | 24 | 75 | 0.38 | 0.32 | 0.08 | 0.60 |

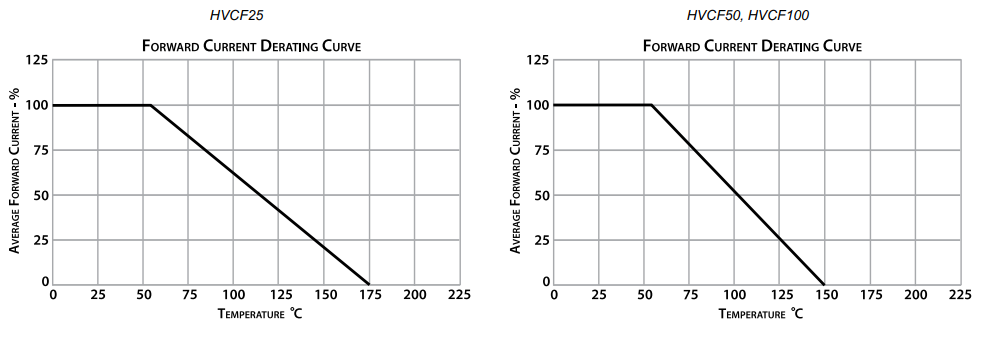

| 温度信息 °C | |
| 工作温度 | -55 to 175 (HVCF50, HVCF100) |
| -55 to 150 (HVCF50, HVCF100) | |
| 储存温度 -55 to 175 | |
| 最高结温 | 175 (HVCF25) |
| 150 (HVCF50, HVCF100) | |
1、除非另有说明，否则环境温度为25°C。
2、检查条件详细信息的规范定义
外形尺寸图
规范与定义
| 参数 | 条件 | ||
| VRRM | 最大重复反向电压 | - | |
| IFAVM1 | 最大平均正向电流 | At TA = 55°C | |
| IFAVM2 | 最大平均正向电流 | At TL = 55°C | |
| VF | 最大正向电压降 | At IFAVM1 | |
| IR | 最大漏电流 | At VRRM | |
| IFSM | 最大浪涌电流 | At 8.3mS, Single Half Sine | |
| CJ | 典型结电容 | At VR = 0VDC, f = 1MHz | |
| TRR | 最大反向恢复时间 | IF = 500mA; IR = -1000mA; IRR = -250mA | |
