FUJI SEIKI蝶阀 BV-6AXOⅡ 富士科技蝶阀
型号:BV-6AXOⅡ

类别：蝶阀

品牌：FUJI SEIKI

文件名：

产品详情

FUJI SEIKI富士科技蝶阀，真空阀

蝶阀BV-JIS AXOⅡ系列

高性能、长寿命，价格稳定。

高性能
是根据新的机构100万次开闭及2年保证的高功能类型。
采用专利机构双缸方式（气动型）
通过采用双气缸方式，阀体打开时空气推力倍增，并且通过空气阻尼机构缓和了冲击力。
在气缸内设置旁通流路及辅助室的是双气缸方式。
旁通流路从阀体开侧缸室连接到辅助室（阀体闭侧缸室的活塞里侧），其口径比空气供给口的口径足够小。
由于该机构在向辅助室供给（排出）足够的空气之前开始活塞运动，所以阀体打开（关闭）时，辅助室内的压力为负（加）压，辅助室发挥气垫的作用，缓和冲击力。
可与现有蝶阀立即更换且价格相同
与传统的蝶阀尺寸相同，可立即更换。
价格也和传统的蝶阀一样，性价比很高。

BV-AXOⅡ系列的主要规格参数
法兰类型	ＪＩＳ・ＮＷ・ＩＳＯ・ＣＦ
泄漏量	１×１０^-9Ｐａｍ³／ｓ以下
使用領域	１０⁵～１０^-6Ｐａ
圆盘密封	双通O形圈
口径	２５Ａ～４００Ａ
接气部材质	ＳＵＳ３０４
作动空气圧	０．４～０．６ＭＰａ G
轴密封	双通O形圈2段

※ 标准配备开关显示用微动开关（自动蝶阀AXO型）
※ 为了维持本阀的性能，需要定期更换阀体O形圈，定期提高阀密封部的润滑油。
※ 也可以制作特殊规格品，请咨询。

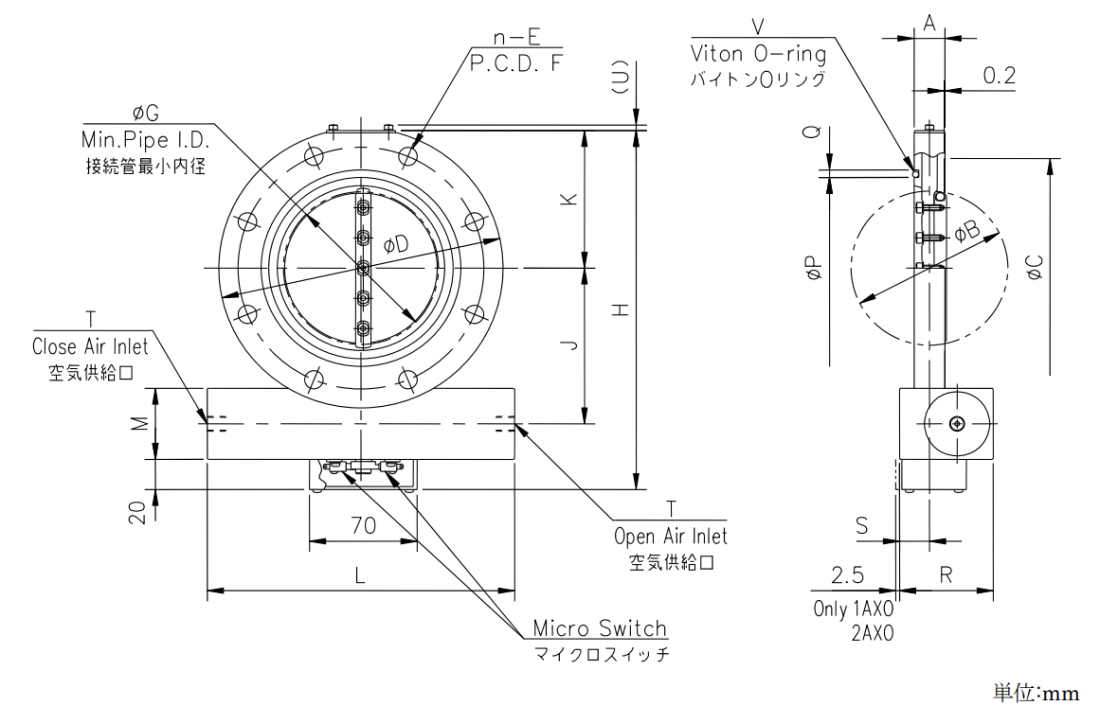

BV-JIS AXOⅡ系列尺寸图

型式	BV-1AXOⅡ	BV-2AXOⅡ	BV-2.5AXOⅡ	BV-3AXOⅡ	BV-4AXOⅡ	BV-6AXOⅡ	BV-8AXOⅡ	BV-10AXOⅡ	BV-12AXOⅡ	BV-14AXOⅡ	BV-16AXOⅡ
产品CODE	10905□□	10907□□	10908□□	10909□□	10910□□	10911□□	10912□□	10913□□	10914□□	10915□□	10916□□
A	20	20	20	20	20	26	40	40	45	50	65
B	34	52	68	81	104	158	209	258	308	357	398
C	58	88	105	120	145	190	250	302	352	402	458
D	90	120	145	160	185	235	300	350	400	450	520
n—E	4-φ10	4-φ10	4-φ12	4-φ12	8-φ12	8-φ12	8-φ15	12-φ15	12-φ15	12-φ15	12-φ19
F	70	100	120	135	160	210	270	320	370	420	480
G	33	52	67	80	102	154	206	254	303	354	393
H	138	168.5	198	212	237.5	299	380	446	496	552	632
J	55	70	83	90.5	103	127.5	165	200	225	240	285
K	43	58.5	71.5	78	91	116.5	148.5	173.5	198.5	224	259
L	170	170	200	200	200	270	350	380	380	584	584
M	40	40	47	47	47	70	93	105	105	136	136
P	40	70	85	100	120	175	225	275	325	380	430
Q	5	5	5	5	5	5	8	8	8	8	8
R	55	55	61	61	61	79	107.5	123.5	123.5	185	185
S	15.5	15.5	19.5	19.5	19.5	22	23	23	23	37	37
T	Rp1/8	Rp1/8	Rp1/8	Rp1/8	Rp1/8	Rc1/4	Rc1/4	Rc1/4	Rc1/4	Rc1/4	Rc1/4
U	4	4	4	4	4	4	4	4	4	5	5
V	V40	V70	V85	V100	V120	V175	V225	V275	V325	V380	V430

注1.上述为符合JIS B2290真空装置用法兰，附件维护用法兰的法兰。
