耐环境型 SSI输出转换器 NCV-220HSSI

NCV-220HSSI是匹配SSI (同步串行接口) 的ABSOCODER转换器。通过与ABSOCODER传感器配套使用，以二进制码・格雷码输出位置信息。上位PLC可以通过SSI信号来读取位置数据。


型号选定



NCV-220HSSI[1]

[1]适用传感器

代码	传感器
V1R	VRE-P061/074/101
M2R	MRE-32SP061/074/101 MRE-G□SP061/074/101
LC	CYLNUC,Inrodsensor(IRS-51.2P, IRS-32.8P)
L8	VLS-8SM

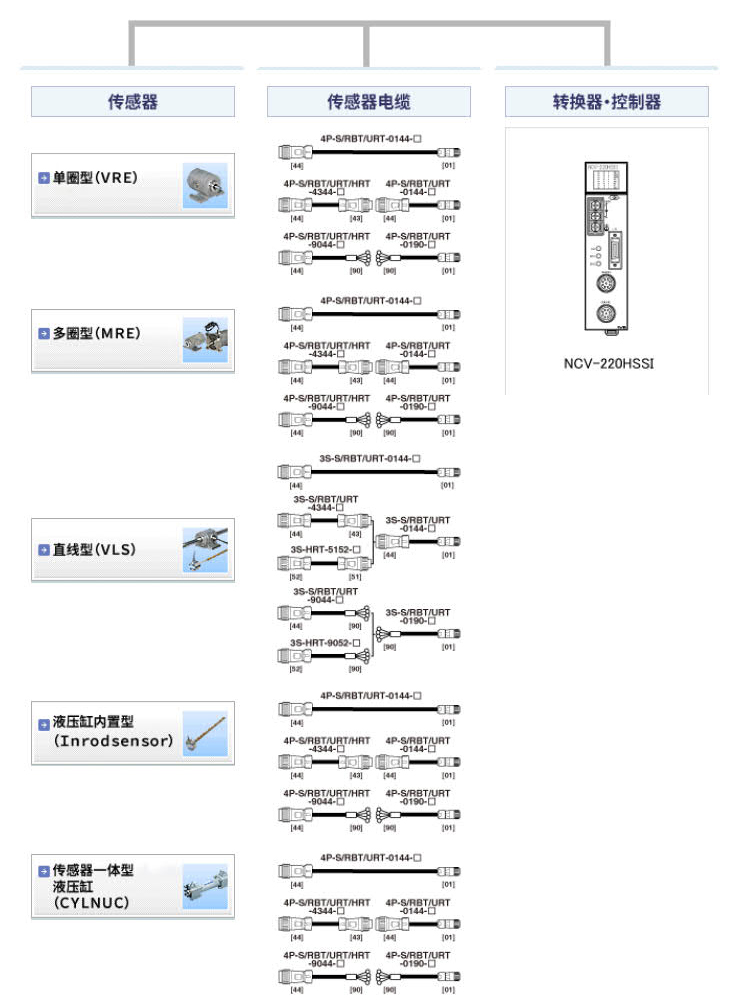

系统构成

规格



一般规格

项目	规格
电源电压	DC24V±10% (含波纹)
耗电量	10W以下
绝缘电阻	20MΩ以上(DC500V Mega) [DC电源端子整体到接地间]
耐电压	AC500V 60Hz 1分钟[DC电源端子整体到接地间]
耐振动	20m/s2 10〜500Hz・5分×10周期・3方向(符合JIS C0040)
使用时周围温度	0〜+55℃ (不可冻结)
使用时周围湿度	20〜90%RH (不可凝结)
使用时周围环境	在没有腐蚀性气体，粉尘的环境下使用
保存时周围温度	-10〜+70℃
接地	D种接地 (第3种接地)
构造	配电柜内置书架型，可连接DIN导轨
外形尺寸(mm)	39(W)×155(H)×93(D)
质量	约0.4kg

性能规格

项目	规格
型号	NCV-220HSSIV1R, NCV-220HSSIM2R, NCV-220HSSILC, NCV-220HSSIL8
检测轴数	2
位置数据采样时间	0.2ms
位置数据增加方向	CW或者为CCW（可以切换）
控制器操作面板操作功能	原点设定，异常解除
开关 (产品背面)	设定位置数据增加方向（CW／CCW），输出代码（二进制／格雷码）， 第二轴检测异常（有效／无效）
监测器LED	位置数据显示，电源状态，传感器未连接异常， 电源电压过低异常，内存异常，转换器异常
输入信号	第一轴原点设定：1点 第二轴原点设定：1点 解除异常信号：1点
输出信号	第一轴装备正常信号：1点 第二轴装备正常信号：1点

SSI通信规格

项目	规格
型号	NCV-220HSSIV1R	NCV-220HSSIM2R	NCV-220HSSILC	NCV-220HSSIL8
接口	SSI（同步串行接口）
通信格式	符合RS-422
频道数	2频道（每一轴的传感器）
通信信号	DATA+、DATA-、CLK+、CLK-
代码	格雷码／二进制码
数据长度	13比特	25比特
稳态时间	20μs
数据传输速度：电缆长度	1MHz：20m，500kHz：60m，250kHz：160m，125kHz：320m

ABSOCODER传感器的分割数・分辨率・电缆长度

VRE 单圈型

项目		规格
型号		NCV-220HSSIV1R
适用传感器		VRE-P061, VRE-P074, VRE-P101
总旋转圈数		1
分割数		8192(213)
位置检测方式		绝对值方式
最大传感器电缆长	标准电缆(S)	500m
	机器人电缆(RBT)	250m
	JKPEV-S电缆 (1.25mm2×5P)	300m

MRE 多圈型

项目		规格
型号		NCV-220HSSIM2R
适用传感器		MRE-32SP061	MRE-G□SP061　□：总旋转圈数
总旋转圈数		32	64	128	160	256	320
单旋转分割数		4096	2048	1024	819.2	512	409.6
总分割数		131072(217)
位置检测方式		绝对值方式
最大传感器电缆长	标准电缆(S)	200m	300m
	机器人电缆(RBT)	100m	150m
	JKPEV-S电缆 (1.25mm2×5P)	200m	300m

项目		规格
型号		NCV-220HSSIM2R
适用传感器		MRE-32SP074	MRE-G□SP074　□：总旋转圈数
总旋转圈数		32	64	128	160	256	320
单旋转分割数		4096	2048	1024	819.2	512	409.6
总分割数		131072(217)
位置检测方式		绝对值方式
最大传感器电缆长	标准电缆(S)	300m
	机器人电缆(RBT)	150m
	JKPEV-S电缆 (1.25mm2×5P)	300m

项目		规格
型号		NCV-220HSSIM2R
适用传感器		MRE-32SP101	MRE-G□SP101　□：总旋转圈数
总旋转圈数		32	64	128	160	256	320	512	1280	2048	2560	3072
单旋转分割数		4096	2048	1024	819.2	512	409.6	256	102.4	64	51.2	42.6
总分割数		131072(217)
位置检测方式		绝对值方式
最大传感器电缆长	标准电缆(S)	300m
	机器人电缆(RBT)	150m
	JKPEV-S电缆 (1.25mm2×5P)	300m

CYLNUC 传感器一体型液压缸或汽缸

项目		规格
型号		NCV-220HSSILC
适用传感器		CYLNUC
绝对值检测范围		12.8mm
分辨率		1.5625μm
位置检测方式		半绝对值方式
最大传感器电缆长	标准电缆(S)	200m
	机器人电缆(RBT)	100m
	JKPEV-S电缆 (1.25mm2×5P)	200m

Inrodsensor 液压缸内置型ABSOCODER传感器

项目		规格
型号		NCV-220HSSILC
适用传感器		IRS-51.2P	IRS-32.8P
绝对值检测范围		51.2mm	32.768mm
分辨率		6.25μm	4μm
位置检测方式		半绝对值方式
最大传感器电缆长	标准电缆(S)	200m
	机器人电缆(RBT)	100m
	JKPEV-S电缆 (1.25mm2×5P)	200m

VLS 直線型

项目		规格
型号		NCV-220HSSIL8
适用传感器		VLS-8SM
绝对值检测范围		8.192mm
分辨率		1μm
位置检测方式		半绝对值方式
最大传感器电缆长	标准电缆(S)	200m
	机器人电缆(RBT)	100m
	JKPEV-S电缆 (1.25mm2×5P)	－

输入输出规格

项目		规格
型号		NCV-220HSSIV1R, NCV-220HSSIM2R, NCV-220HSSILC, NCV-220HSSIL8
输入	输入信号	ZPS1 (第一轴原点设定)：1点 ZPS2 (第二轴原点设定)：1点 CLR (异常解除)：1点
	输入电路	DC输入，光耦隔离
	输入逻辑	负逻辑
	额定输入电压	DC24V
	额定输入电流	10mA (DC24V时)
输出	输出信号	NOR1 (第一轴装备正常)：1点 NOR2 (第二轴装备正常)：1点
	输出电路	光耦隔离
	输出逻辑	负逻辑
	额定负载电压	DC24V (DC30V Max.)
	最大负载电流	100mA
	ON时最大电压降	1.5V以下
