NSD

NSD编码器 VLS-1024PW600 直线型NSD位置传感器
型号:VLS-1024PW600

类别：位置编码器

品牌：NSD

文件名：

产品详情

直线型ABSOCODER传感器 VLS

NSD位置传感器「ABSOCODER」是由①ABSOCODER传感器，②传感器电缆，③转换器・控制器3个部分配套使用。传感器能根据安装的设备，
从编码器，直线型位移器等不同传感器选定。延长电缆根据传感器和转换器或控制器的距离，设备的动作等要求选定。转换器或控制器根据所需要
的数据格式，响应速度，电气设备等要求选定。

直线型ABSOCODER传感器是检测磁杆移动量的直线型传感器的检测部。
通过和转换器或者控制器配套使用, 检测磁杆的移动量。

型号选定

种类	型号一览	绝对值检测范围 (单位 : mm)	种类	最大检测行程 (单位 : mm)	代码
绝对值双磁杆	VLS-256PWB VLS-256PW58B VLS-256PW100B VLS-256PW128B VLS-256PW200B	256	PW	58, 100, 128, 200, 256	B
	VLS-512PWB VLS-512PW200B VLS-512PW220B VLS-512PW350B VLS-512PW400B	512		200, 220, 350, 400, 512	B
	VLS-1024PW VLS-1024PW600 VLS-1024PW800	1024		600, 800, 1024	-

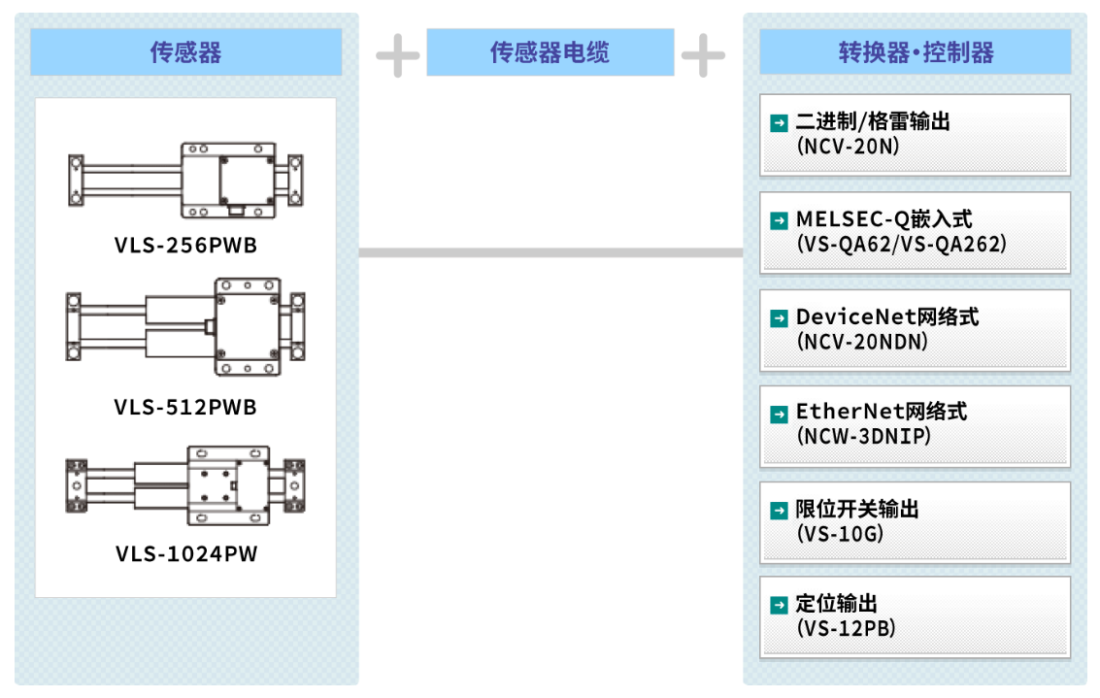

系统构成

规格

项目		规格
传感器型号		VLS- 256PWB	VLS- 512PWB	VLS- 1024PW
绝对值检测范围 (mm)		256	512	1024
分辨率 (mm)		0.00391	0.00781	0.0156
质量 (kg)		0.9	1.7	8
直线性误差 (mm)		0.05 Max.	0.1 Max.	0.4 Max.
弹簧常数 (N/mm{kgf/mm})		-	-	-
抗滑阻力 (N {kgf})		4.9 {0.5} 以下	7.8 {0.8} 以下	19.6 {2} 以下
机械允许速度 (mm/s)		1000	1000	2000
周围温度	使用时 (℃)	-20 ～ +60
周围温度	保存时 (℃)	-30 ～ +90
耐振动		110m/s² {11.3G} 66.7Hz 上下4h 前后左右各2h (JIS D1601)
耐冲击		2000m/s² {200G} 上下各3回(JIS C5026)
防护等级		IP40 (JEM1030)
最大传感器电缆长h	标准电缆长 (m)	100
最大传感器电缆长h	机器人电缆 (m)	50

关于分辨率
传感器的分辨率是因配套使用的转换器或者控制器不同而不同。请确认使用的转换器或者控制器的规格。
