类别：位置编码器
品牌：NSD
NSD![]()
NSD控制器 VS-12PB-M2PG 编码器控制器
型号:VS-12PB-M2PG
型号:VS-12PB-M2PG
产品详情
定位输出控制器
定位控制器是NSD位置传感器ABSOCODER的控制器。与ABSOCODER传感器配套使用检测位置信息，实现简单定位。
定位控制器是搭载了正转，反转，高速等定位所需的控制功能的控制器。定位控制器不需要调整增益和梯形图程序的设计。
标准型 VS-12PB
VS-12PB是标准型定位控制器。通过与电机配套使用，可以简单的实现定位。
特点
- 输出正转，反转，高速，低速，制动器解除等定位控制信号
- 限位开关信号可以最多输出 8点
- 可以通过控制面板或者外部显示器设定各种参数
型号选定
VS-12PB-[1][2]
[1]适用传感器| 代码 | 传感器 |
|---|---|
| M2PG | MRE-32SP062/MRE-G□SP062(□ : 64/128/160/256/320) |
| L | VLS-256PWB/VLS-512PWB/VLS-1024PW |
[2]外部BCD输入/输出
| 代码 | 规格 |
|---|---|
| 空白 | 无 |
| D | 附带外部BCD输入输出功能 |
关于上述以外的规格 请联系我们。

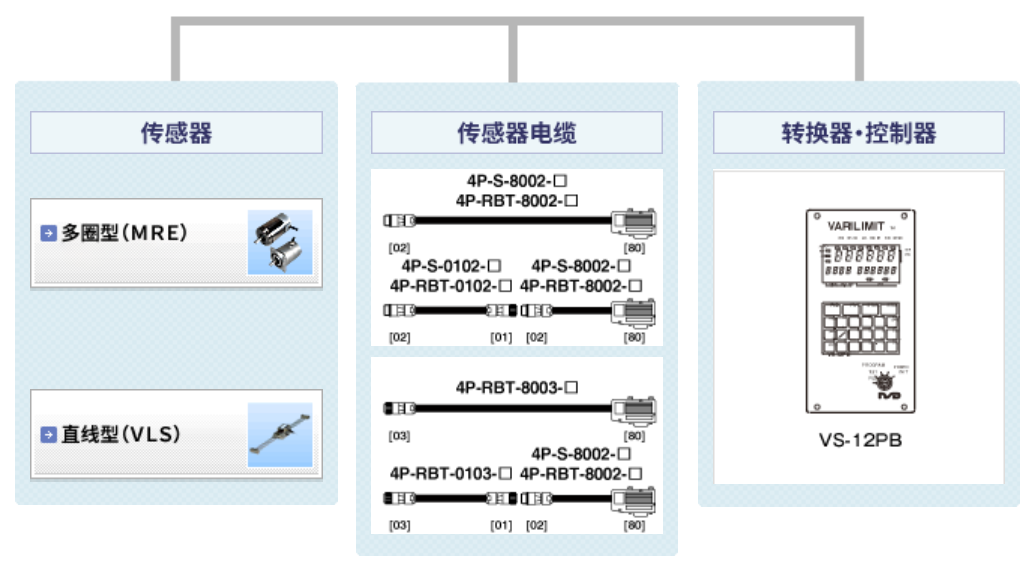

系统构成
规格
一般规格
| 项目 | 规格 |
|---|---|
| 电源电压 | AC100V 50/60Hz |
| 额定电源电压变动 | AC85 ～ 132V |
| 耗电量 | 15VA |
| 使用时周围温度 | 0 ～ +55℃ (不可冻结) |
| 使用时周围湿度 | 20 ～ 90 %RH (不可凝结) |
| 绝缘电阻 | 20MΩ以上 (DC500V Mega) [交流电源端子整体到接地间] |
| 耐电压 | AC1500V, 60Hz 1分钟间 [交流电源端子整体到接地间] |
| 耐振动 | 20m/s2 10 ～ 500Hz・5分×10周期・3方向 (符合JIS C0040) |
| 质量 | 2.0 Kg |
性能规格
| 项目 | 规格 | ||||||
|---|---|---|---|---|---|---|---|
| 型号 | VS-12PB-M2PG VS-12PB-M2PGD |
VS-12PB-L VS-12PB-LD |
|||||
| 适用传感器 | MRE-32SP062 | MRE-G□SP062 | VLS-256PWB,VLS-512PWB, VLS-1024PW |
||||
| 位置检测方式 | 绝对值位置检测 | ||||||
| 分割数 | 4096分割×32圈 ～ 409.6分割×320圈 | - | |||||
| 分辨率 | - | VLS-256PWB:0.00391mm VLS-512PWB:0.00781mm VLS-1024PW:0.0156mm |
|||||
| 检测轴数 | 1 | ||||||
| 数据设定方法 | 控制面板键输入, 通信输入, 外部BCD输入 (VS-12PB-□D) | ||||||
| 定位功能 | 控制方式 | 1方向定位，或则2方向定位 | |||||
| 控制输出信号 | 正转，逆转，高速，低速，制动器解除，一致，定位中，动作异常 | ||||||
| 开关输出功能 | 程序数 | 1 | |||||
| 开关输出数 | 8 | ||||||
| 多点DOG数 | 1个开关输出10回 | ||||||
| 采样时间 | 开关输出 定位输出 |
1ms | |||||
| 当前位置输出 | n × 4ms (n = 0 ～ 64 设定参数) | ||||||
| 设定值保存 | 非易失性存储器 (EEPROM) | ||||||
| 附带功能 | 当前位置检测, 定位, 开关输出, 隐藏开关, 当前位置预设, JOG操作, 自我诊断 | ||||||
| 最大传感器电缆长 | 标准电缆 (S) | 100m | 100m | 100m | |||
| 机器人电缆 (RBT) | 40m | 70m | 50m | ||||
输入输出规格
| 项目 | 输入规格 | |
|---|---|---|
| 输入信号 | 开始信号等･･･10点 | 目标值BCD･･･26点 |
| 输入电路 | DC输入，光耦隔离 | |
| 输入逻辑 | 负逻辑 | |
| 额定输入电压 | DC24V | |
| 额定输入电流 | 10mA | |
| 使用电压范围 | DC20.4V ～ 30V | |
| ON电压 | DC12V 以上 | |
| OFF电压 | DC4V 以下 | |
| 输出信号 | 控制输出等･･･19点 | 当前位置BCD输出等･･･26点 |
| 输出电路 | 晶体管 (开集) 输出, 光耦隔离 | |
| 输出逻辑 | 负逻辑 | |
| 额定负载电压 | DC24V (DC30V Max.) | |
| 最大负载电流 | 100mA | |
| ON时最大电压降 | 0.5V 以下 | |
用途・案例介绍
1、钢铁行业
在钢铁行业中，需要使用耐环境性能高的特制产品。
2、薄膜加工行业
对于薄膜加工行业，需要使用对应本质安全防爆的产品。
3、轮胎行业
对于轮胎行业，需要使用防硫化产品。
4、水闸门行业 （ NETIS 注册产品 ）
对应水闸门行业，有需要使用NETIS注册产品。
注：以上内容，均来自NSD公司官方网站，如有侵权，请联系删除
