NSD

NSD编码器 MRE-G320SS062FBL NSD位置传感器
型号:MRE-G320SS062FBL

类别：位置编码器

品牌：NSD

文件名：

产品详情

多圈型ABSOCODER传感器 MRE

NSD位置传感器「ABSOCODER」是由①ABSOCODER传感器，②传感器电缆，③转换器・控制器3个部分配套使用。传感器能根据安装的设备，从编码器，直线型位移器等不同传感器选定。延长电缆根据传感器和转换器或控制器的距离，设备的动作等要求选定。转换器或控制器根据所需要的数据格式，响应速度，电气设备等要求选定。

多圈型ABSOCODER传感器 MRE是检测轴旋转量的旋转型编码器的检测部。
通过和转换器或者控制器配套使用, 1圈以上的旋转量用绝对值输出。

型号选定

型号一览	总旋转圈数	形状	种类	安装方式	轴形状	插头方式
MRE-32SP062SAC	32	S	P062	S	A	C
MRE-32SP062SBC				S	B
MRE-32SP062FAC				F	A
MRE-32SP062FBC					B
MRE-G□SP062FAC	G□ □ : 64,128,160, 256,320				A
MRE-G□SP062FBC	G□ □ : 64,128,160, 256,320				B

形状 : S[长圆筒型]
种类 : P[标准]

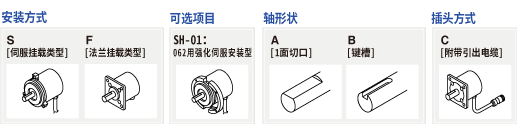

安装方式 : S[伺服挂载类型] F[法兰挂载类型]
轴形状 : A[1面切口] B[键槽]
插头方式 : C[附带引出电缆] (插头 : 标准型)

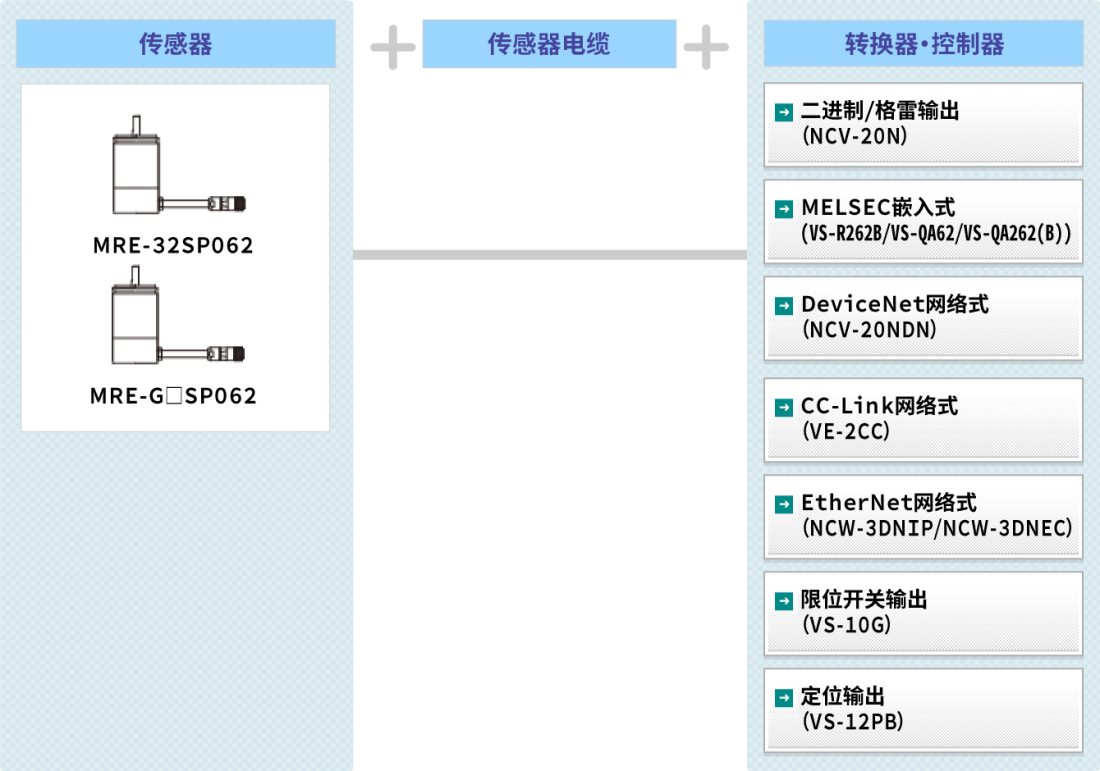

系统构成

规格

项目		规格
传感器型号		MRE-32SP062	MRE-G□SP062
总旋转圈数		32	64	128	160	256	320
单旋转分割数		4096	2048	1024	819.2	512	409.6
总分割数		131072 (2¹⁷)
质量 (kg)		1.5	1.0
直線性誤差 (°degree)		1 Max.	2 Max.	4 Max.	5 Max.	8 Max.	10 Max.
转动惯量	kg･m² {kgf･cm･s²}	6.7×10^-6 {6.8×10^-5}	3.9×10^-6 {4.0×10^-5}
起动扭矩	N･m{kgf･cm}	4.9×10^-2 {0.5} 以下
允许的轴负载	径向 (N {kgf})	98 {10}
允许的轴负载	推力 (N {kgf}	49 {5}
机械允许旋转速度 (r/min)		3600
轴承寿命 (h)		3.0×10⁴ (3600 r/min)	1.5×10⁴ (3600 r/min)
周围温度	使用时 (℃)	-20 ～ +60
周围温度	保存时 (℃)	-30 ～ +90
耐振动		2.0×10² m/s² {20G} 200Hz 上下4h 前后2h(JIS D1601)
耐冲击		4.9×10³ m/s² {500G} 0.5ms 上下前后各3回(JIS C5026)
防护等级		IP52f (JEM1030)
最大传感器电缆长	标准电缆 (m)	100(4P-S)
最大传感器电缆长	机器人电缆 (m)	40 (4P-RBT)	70 (4P-RBT)
引出传感器电缆长 (m)		2

关于分割数
传感器的分割数是因配套使用的转换器或者控制器不同而不同。请确认使用的转换器或者控制器的规格。
