FUJI SEIKI

FUJI SEIKI蝶阀 BV-ISO40AXOⅡ 富士科技蝶阀
型号:BV-ISO40AXOⅡ

类别：蝶阀

品牌：FUJI SEIKI

文件名：

产品详情

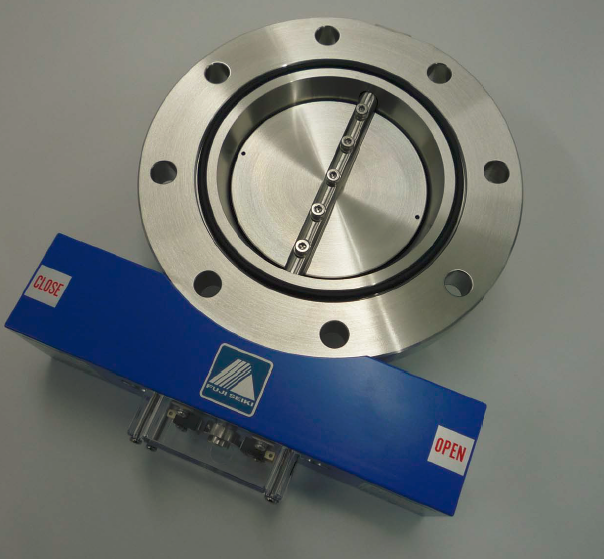

FUJI SEIKI富士科技蝶阀，真空阀

蝶阀BV-AXOⅡ系列

高性能、长寿命，价格稳定。

高性能
是根据新的机构100万次开闭及2年保证的高功能类型。
采用专利机构双缸方式（气动型）
通过采用双气缸方式，阀体打开时空气推力倍增，并且通过空气阻尼机构缓和了冲击力。
在气缸内设置旁通流路及辅助室的是双气缸方式。
旁通流路从阀体开侧缸室连接到辅助室（阀体闭侧缸室的活塞里侧），其口径比空气供给口的口径足够小。
由于该机构在向辅助室供给（排出）足够的空气之前开始活塞运动，所以阀体打开（关闭）时，辅助室内的压力为负（加）压，辅助室发挥气垫的作用，缓和冲击力。
可与现有蝶阀立即更换且价格相同
与传统的蝶阀尺寸相同，可立即更换。
价格也和传统的蝶阀一样，性价比很高。

BV-AXOⅡ系列的主要规格参数
法兰类型	ＪＩＳ・ＮＷ・ＩＳＯ・ＣＦ
泄漏量	１×１０^-9Ｐａｍ³／ｓ以下
使用領域	１０⁵～１０^-6Ｐａ
圆盘密封	双通O形圈
口径	２５Ａ～４００Ａ
接气部材质	ＳＵＳ３０４
作动空气圧	０．４～０．６ＭＰａ G
轴密封	双通O形圈2段

※ 标准配备开关显示用微动开关（自动蝶阀AXO型）
※ 为了维持本阀的性能，需要定期更换阀体O形圈，定期提高阀密封部的润滑油。
※ 也可以制作特殊规格品，请咨询。

BV-ISO AXOⅡ系列尺寸图

型号	BV-ISO40AXOⅡ	BV-ISO50AXOⅡ	BV-ISO63AXOⅡ	BV-ISO80AXOⅡ	BV-ISO100AXOⅡ	BV-ISO160AXOⅡ	BV-ISO200AXOⅡ	BV-ISO250AXOⅡ
产品CODE	10965□□	10966□□	10967□□	10967□□	10968□□	10970□□	10971□□	10972□□
A	30	30	30	30	30	50	50	50
B	34	52	68	81	104	158	209	258
C	100	110	130	145	165	225	285	335
D	120	120	145	160	185	235	300	350
n—E	4-φ9	4-φ9	4-φ9	8-φ9	8-φ9	8-φ11	12-φ11	12-φ11
F	80	90	110	125	145	200	260	310
G	23	47	62	76	100	148	203	251
H	168.5	168.5	198	212	237.5	299	380	446
J	70	70	83	90.5	103	127.5	165	200
K	58.5	58.5	71.5	78	91	116.5	148.5	173.5
L	170	170	200	200	200	270	350	380
M	40	40	47	47	47	70	93	105
R	55	55	61	61	61	79	107.5	123.5
S	15.5	15.5	19.5	19.5	19.5	22	23	23
T	Rp1/8	Rp1/8	Rp1/8	Rp1/8	Rp1/8	Rc1/4	Rc1/4	Rc1/4
