类别：无刷电机
品牌：THINK（森克）
THINK（森克）
TE-35BLS-12-10
型号:TE-35BLS-12-10
型号:TE-35BLS-12-10
产品详情

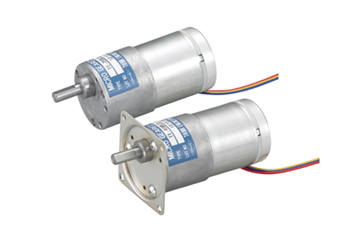

TE-35/40BLS-12系列无刷齿轮电机
直齿齿轮。 搭载内转子无刷电机。
适合连续驱动以及长寿命要求。（驱动回路内置）
■ 减速电机参数
※ 出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格扭矩计算得出。
| 型号 | 额定 电压 |
额定负荷 | 无负荷 | 机械瞬间 容许扭矩 |
功率 | TE-35 | TE-40 | |||||||
| 电流 | 转速 | 扭矩 | 电流 | 转速 | 尺寸 | 重量 | 尺寸 | 重量 | ||||||
| V | mA | r/min | mN・m | W | mA | r/min | mN・m | Kgf-cm | W | mm | ｇ | mm | ｇ | |
| TE-35BLS-12-10 | 12 | 300以下 | 290 | 39.2 | 0.4 | 120以下 | 420 | 147 | 1.5 | 1.19 | 64 | 200 | 67.5 | 220 |
| TE-35BLS-12-25 | 12 | 300以下 | 118 | 98 | 1 | 120以下 | 164 | 294 | 3 | 1.21 | 64 | 200 | 67.5 | 220 |
| TE-35BLS-12-30 | 12 | 300以下 | 100 | 98 | 1 | 120以下 | 136 | 294 | 3 | 1.03 | 64 | 200 | 67.5 | 220 |
| TE-35BLS-12-50 | 12 | 300以下 | 58 | 196 | 2 | 120以下 | 86 | 588 | 6 | 1.19 | 67 | 200 | 67.5 | 220 |
| TE-35BLS-12-60 | 12 | 300以下 | 50 | 196 | 2 | 120以下 | 68 | 588 | 6 | 1.03 | 67 | 200 | 67.5 | 220 |
| TE-35BLS-12-75 | 12 | 300以下 | 38 | 294 | 3 | 120以下 | 54 | 882 | 9 | 1.17 | 67 | 200 | 67.5 | 220 |
| TE-35BLS-12-100 | 12 | 300以下 | 28 | 392 | 4 | 120以下 | 42 | 1,176.00 | 12 | 1.15 | 67 | 200 | 67.5 | 220 |
| TE-35BLS-12-120 | 12 | 300以下 | 25 | 441 | 4.5 | 120以下 | 35 | 1,323.00 | 13.5 | 1.16 | 68.5 | 210 | 72 | 230 |
| TE-35BLS-12-150 | 12 | 300以下 | 19 | 588 | 6 | 120以下 | 28 | 1,764.00 | 18 | 1.17 | 68.5 | 210 | 72 | 230 |
| TE-35BLS-12-200 | 12 | 260以下 | 16 | 588 | 6 | 120以下 | 21 | 1,764.00 | 18 | 0.94 | 68.5 | 210 | 72 | 230 |
| TE-35BLS-12-300 | 12 | 260以下 | 12 | 588 | 6 | 120以下 | 14 | 1,764.00 | 18 | 0.74 | 68.5 | 210 | 72 | 230 |
■ 电机参数
| 额定电压 | 12 | V |
| 额定负荷扭矩 | 3.92 | mN・m |
| 40 | gf-cm | |
| 额定负荷回转数 | 3,200 | r/min |
| 额定负荷电流 | 240 | mA |
| 无负荷转速 | 4,300 | r/min |
| 无负荷电流 | 60 | mA |
| 旋转方向 | 顺时针方向（CW) | |
| 驱动回路内置 | ||

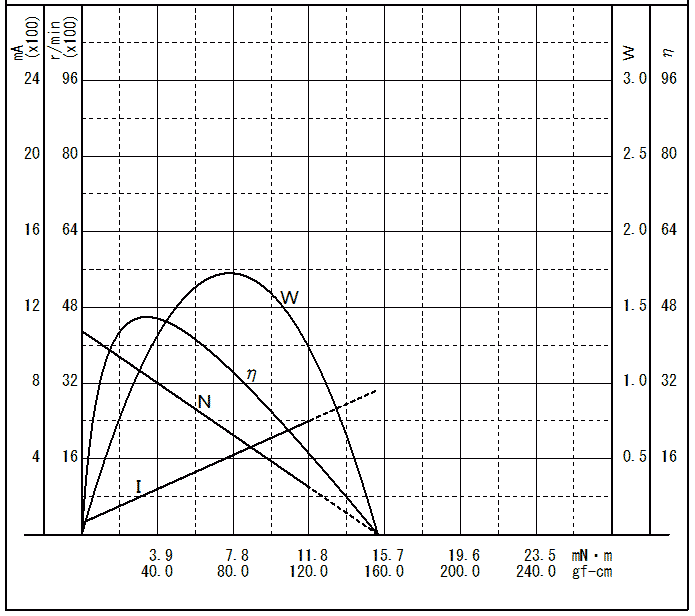

■ 电机特性表
