类别：无刷电机
品牌：THINK（森克）
THINK（森克）
TE-22BK-24-4
型号:TE-22BK-24-4
型号:TE-22BK-24-4
产品详情

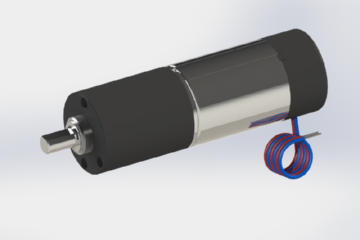

TE-22BK-24系列无刷齿轮电机
行星齿轮。 搭载内转子无刷电机。 极性交替，转动容易。
搭载限流器。（驱动回路内置）
■ 减速电机参数
※ 出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格扭矩计算得出。
| 型号 | 额定 电压 |
额定负荷 | 无负荷 | 机械瞬间 容许扭矩 |
功率 | 尺寸 | 重量 | |||||
| 电流 | 转速 | 扭矩 | 电流 | 转速 | ||||||||
| V | mA | r/min | mN・m | Kgf-cm | mA | r/min | mN・m | Kgf-cm | W | mm | g | |
| TE-22BK-24-4 | 24 | 450以下 | 1,060.80 | 23.52 | 0.24 | 160以下 | 1,611.30 | 49 | 0.5 | 2.61 | 56.5 | 80 |
| TE-22BK-24-6 | 24 | 450以下 | 707.2 | 35.28 | 0.36 | 160以下 | 1,074.20 | 49 | 0.5 | 2.61 | 56.5 | 80 |
| TE-22BK-24-16 | 24 | 450以下 | 265.2 | 94.08 | 0.96 | 160以下 | 402.8 | 98 | 1 | 2.61 | 62 | 90 |
| TE-22BK-24-24 | 24 | 450以下 | 176.8 | 141.12 | 1.44 | 160以下 | 268.6 | 147 | 1.5 | 2.61 | 62 | 90 |
| TE-22BK-24-36 | 24 | 450以下 | 117.9 | 211.68 | 2.16 | 160以下 | 179 | 196 | 2 | 2.62 | 62 | 90 |
| TE-22BK-24-64 | 24 | 450以下 | 66.3 | 376.32 | 3.84 | 160以下 | 100.7 | 294 | 3 | 2.61 | 67 | 100 |
| TE-22BK-24-96 | 24 | 450以下 | 44.2 | 564.48 | 5.76 | 160以下 | 67.1 | 441 | 4.5 | 2.61 | 67 | 100 |
| TE-22BK-24-144 | 24 | 365以下 | 32.9 | 588 | 6 | 160以下 | 44.8 | 686 | 7 | 2.03 | 67 | 100 |
| TE-22BK-24-216 | 24 | 300以下 | 23.7 | 588 | 6 | 160以下 | 29.8 | 882 | 9 | 1.46 | 67 | 100 |
| TE-22BK-24-256 | 24 | 275以下 | 20.4 | 588 | 6 | 160以下 | 25.2 | 882 | 9 | 1.26 | 72.5 | 110 |
| TE-22BK-24-384 | 24 | 235以下 | 14.2 | 588 | 6 | 160以下 | 16.8 | 882 | 9 | 0.88 | 72.5 | 110 |
| TE-22BK-24-576 | 24 | 210以下 | 9.7 | 588 | 6 | 160以下 | 11.2 | 882 | 9 | 0.6 | 72.5 | 110 |
| TE-22BK-24-864 | 24 | 195以下 | 6.6 | 588 | 6 | 160以下 | 7.5 | 882 | 9 | 0.41 | 72.5 | 110 |
| TE-22BK-24-1296 | 24 | 185以下 | 4.4 | 588 | 6 | 160以下 | 5 | 882 | 9 | 0.27 | 72.5 | 110 |
■ 电机参数
| 额定电压 | 24 | V |
| 额定负荷扭矩 | 5.88 | mN・m |
| 60 | gf-cm | |
| 额定负荷回转数 | 4,700 | r/min |
| 额定负荷电流 | 280 | mA |
| 无负荷转速 | 6,500 | r/min |
| 无负荷电流 | 100 | mA |
| 旋转方向 | 逆时针方向(CCW) | |
| 驱动回路内置 | ||
■ 电机特性表
