类别：有刷电机
品牌：THINK（森克）
THINK（森克）
TE-35QG1-24-50
型号:TE-35QG1-24-50
型号:TE-35QG1-24-50
产品详情
TE-35/40QG1-24有刷齿轮电机
直齿齿轮。最适合替换其他品牌电机。
■ 减速电机参数
※出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格行程计算得出。
| 型号 | 额定 电压 |
额定负荷 | 無負荷 | 机械的瞬间 许可扭矩 |
功率 | TE-35 | TE-40 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电流 | 转速 | 扭矩 | 电流 | 转速 | 尺寸 | 重量 | 尺寸 | 重量 | ||||||
| Ｖ | mA | r/min | mN・m | Kgf-cm | mA | r/min | mN・m | Kgf-cm | Ｗ | mm | ｇ | mm | ｇ | |
| TE-35QG1-24-10 | 24 | 180以下 | 380.0 | 39.20 | 0.40 | 40以下 | 480.0 | 147.00 | 1.50 | 1.56 | 49.0 | 160.0 | 52.5 | 180.0 |
| TE-35QG1-24-25 | 24 | 180以下 | 150.0 | 98.00 | 1.00 | 40以下 | 200.0 | 294.00 | 3.00 | 1.54 | 49.0 | 160.0 | 52.5 | 180.0 |
| TE-35QG1-24-30 | 24 | 180以下 | 130.0 | 98.00 | 1.00 | 40以下 | 166.0 | 294.00 | 3.00 | 1.34 | 49.0 | 160.0 | 52.5 | 180.0 |
| TE-35QG1-24-50 | 24 | 180以下 | 76.0 | 196.00 | 2.00 | 40以下 | 100.0 | 588.00 | 6.00 | 1.56 | 51.5 | 170.0 | 55.0 | 190.0 |
| TE-35QG1-24-60 | 24 | 180以下 | 66.0 | 196.00 | 2.00 | 40以下 | 83.0 | 588.00 | 6.00 | 1.36 | 51.5 | 170.0 | 55.0 | 190.0 |
| TE-35QG1-24-75 | 24 | 180以下 | 49.0 | 294.00 | 3.00 | 40以下 | 66.0 | 882.00 | 9.00 | 1.51 | 51.5 | 170.0 | 55.0 | 190.0 |
| TE-35QG1-24-100 | 24 | 150以下 | 38.0 | 392.00 | 4.00 | 40以下 | 50.0 | 1,176.00 | 12.00 | 1.56 | 51.5 | 170.0 | 55.0 | 190.0 |
| TE-35QG1-24-120 | 24 | 150以下 | 34.0 | 392.00 | 4.00 | 40以下 | 41.0 | 1,176.00 | 12.00 | 1.40 | 54.5 | 175.0 | 58.0 | 195.0 |
| TE-35QG1-24-150 | 24 | 150以下 | 25.0 | 588.00 | 6.00 | 40以下 | 33.0 | 1,764.00 | 18.00 | 1.54 | 54.5 | 175.0 | 58.0 | 195.0 |
| TE-35QG1-24-200 | 24 | 150以下 | 20.0 | 588.00 | 6.00 | 40以下 | 25.0 | 1,764.00 | 18.00 | 1.23 | 54.5 | 175.0 | 58.0 | 195.0 |
| TE-35QG1-24-300 | 24 | 100以下 | 14.0 | 588.00 | 6.00 | 40以下 | 16.0 | 1,764.00 | 18.00 | 0.86 | 54.5 | 175.0 | 58.0 | 195.0 |
| TE-35QG1-24-500 | 24 | 100以下 | 9.0 | 588.00 | 6.00 | 40以下 | 10.0 | 1,764.00 | 18.00 | 0.55 | 56.5 | 180.0 | 60.0 | 200.0 |
| TE-35QG1-24-750 | 24 | 100以下 | 6.0 | 588.00 | 6.00 | 40以下 | 6.6 | 1,764.00 | 18.00 | 0.37 | 56.5 | 180.0 | 60.0 | 200.0 |
| TE-35QG1-24-900 | 24 | 100以下 | 5.0 | 588.00 | 6.00 | 40以下 | 5.5 | 1,764.00 | 18.00 | 0.31 | 56.5 | 180.0 | 60.0 | 200.0 |
■ 电机参数
| 定格电压 | 24 | V |
| 定格负荷行程 | 3.92 | mN・m |
| 40 | gf-cm | |
| 定格负荷回转数 | 4,200 | r/min |
| 定格负荷电流 | 120 | mA |
| 无负荷回转数 | 5,000 | r/min |
| 无负荷电流 | 30 | mA |
| 回转方向 | 逆时针方向(CCW) | |

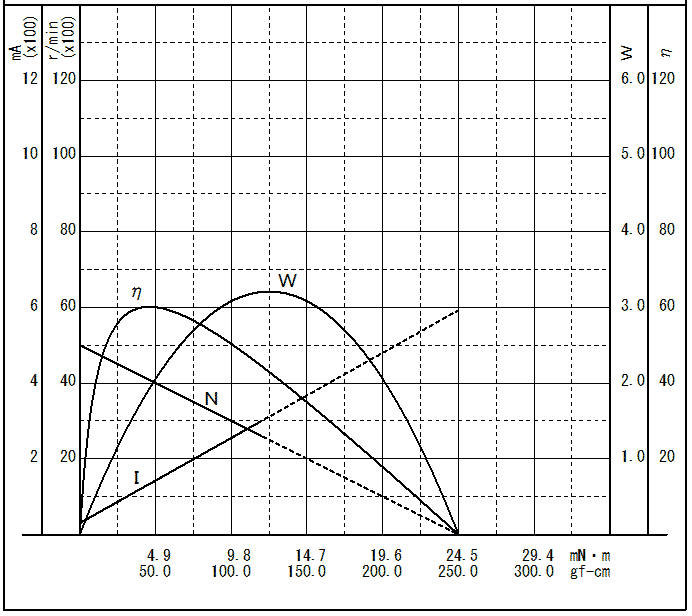

■ 电机特性表
